IL CONTESTO ABITATIVO
A San Giorgio di Piano, nella provincia di Bologna, il tessuto industriale e la capillarità dei trasporti ha reso la zona molto ricercata e improntata all’efficienza energetica. È per questo che dalla sinergia tra studio di progettazione e impresa di costruzione è nato il progetto di un condominio residenziale, inserito in un contesto di zona verde con lago artificiale, costituito da 12 appartamenti che vanno dagli 80 fino ai 150 m2.
L'IDEA PROGETTUALE
L’idea progettuale prevedeva la realizzazione di un impianto costituito da un sistema di riscaldamento autonomo e un sistema centralizzato per l’acqua calda sanitaria.
LO SCHEMA DI IMPIANTO
- 1 Nimbus Plus 70 S NET (a unità esterna b unità interna)
- 2 Nuos Plus 250
- 3 Impianto fotovoltaico
- 4 Zona riscaldamento
- 5 Zona raffrescamento
PRODOTTI INSTALLATI
NIMBUS POCKET M NET
Pompa di calore aria-acqua monoblocco (R410A) per il riscaldamento invernale e la climatizzazione estiva
PRESTAZIONI ENERGETICHE
- Classe di efficienza energetica stagionale di riscaldamento di ambiente (EU811/2013):
· A+++ (con mandata 35°C)
· A++ (con mandata 55°C) - Potenza termica massima:
· in riscaldamento (A7/W35): 7,1 kW, con COP 3,4
· in raffrescamento (A35/W7): 6,0 kW, con EER 3,2 - Potenza termica nominale:
· in riscaldamento (A7/W35): 4,4 kW, con COP 5,02
· in raffrescamento (A35/W7): 5,05 kW, con EER 3,16 - Temperatura massima in riscaldamento: 60°C
- Potenza termica massima in riscaldamento a -7°C esterni con 35°C in mandata: 5,1kW
- Potenza sonora: 56 dB (A)
SENSYS NET
Gestore di sistema modulante per la rilevazione della temperatura ambiente.
PRESTAZIONI ENERGETICHE
- Gestore di sistema modulante per la rilevazione della temperatura ambiente e il controllo dei parametri di funzionamento del sistema.
- Grazie al Light Gateway, che permette il collegamento tra pompa di calore e rete WI-FI, è possibile controllare da remoto l’impianto tramite la App Ariston NET.
NUOS EVO A +
Scaldacqua a pompa di calore aria-acqua murale per produzione di acqua calda sanitaria.
PRESTAZIONI ENERGETICHE
- Classe di effcienza energetica ErP A+, con profilo di carico M
- Potenza termica media: 675 W (A14/W53)
- Consumo elettrico medio: 250 W
- COP: 2,70 (A14/W53)
- Fluido refrigerante ecologico R-134a
- Temperatura massima in pompa di calore: 62°C
- Temperatura massima con integrazione elettrica: 75°C
LA REALIZZAZIONE DEL PROGETTO
La scelta impiantistica più adatta si è rivelata essere la combinazione tra un sistema autonomo a pompa di calore Nimbus Plus 70 S NET per il riscaldamento e la climatizzazione ambientale e un sistema centralizzato per la produzione di acqua calda sanitaria composto da 8 Nuos Plus 250 in parallelo. Grazie al gestore di sistema Sensys NET è possibile controllare il funzionamento dell’impianto con la massima semplicità, monitorare la temperatura dell’abitazione e correggere la resa del sistema in tempo reale.
La batteria degli 8 Nuos Plus 250, collegata ad un impianto fotovoltaico di 12 kWp, ha un assorbimento massimo di 6,4 kWh, che sono in grado di soddisfare in autoconsumo le esigenze sanitarie dei 12 appartamenti. Una scelta ottimale che assicura ad ogni appartamento una spesa energetica di circa 700€ all’anno.
Modulo interno della Nimbus Plus S NET, installato in un locale ricavato sul balcone
.jpg)

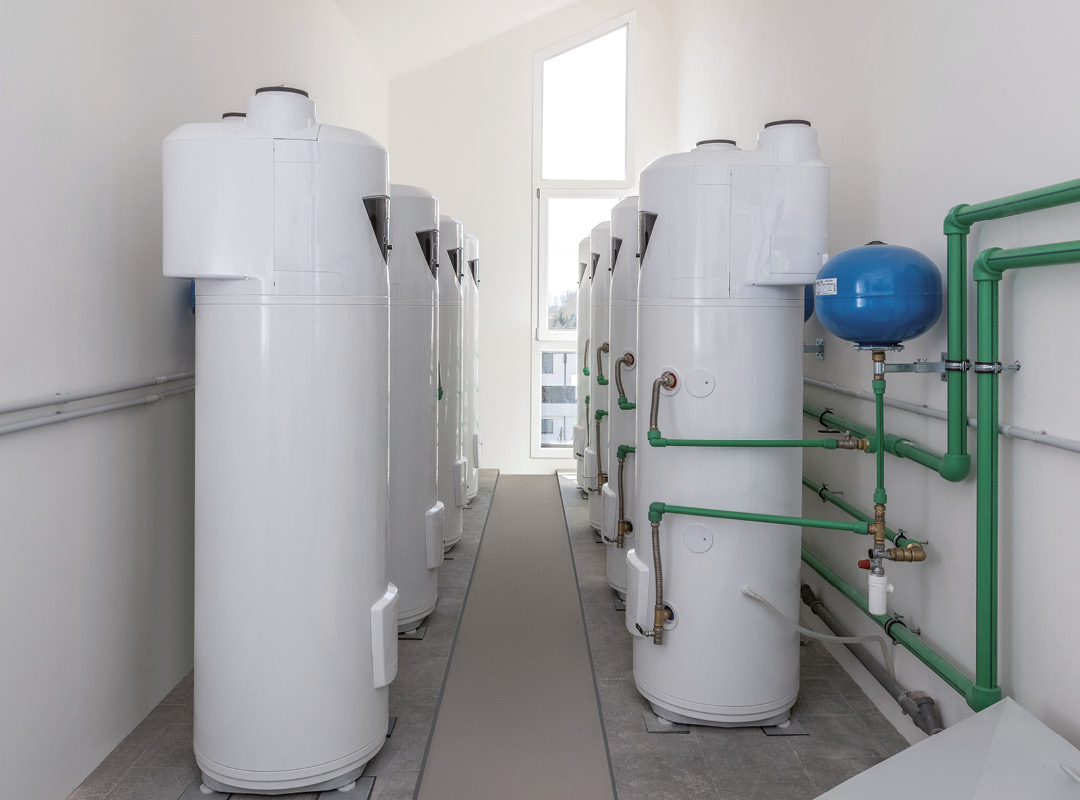

Locale tecnico con pompe di calore Nuos Plus 250 in parallelo (la foto è stata scattata in fase di installazione)
Installazione delle macchine esterne sulla copertura dell'edificio
LE INTERVISTE AI PROFESSIONISTI
STUDIO TECNICO FRANCESCO BAVA - PROGETTISTA
Qual è stato il supporto di Ariston in fase di progettazione/gestione del cantiere?
Soprattutto in questo cantiere, dove abbiamo utilizzato molte tecnologie che lavorano in sinergia, il supporto di Ariston in fase di progettazione è stato fondamentale. L’abbinamento di più pompe di calore in parallelo per la produzione di acqua calda sanitaria è una soluzione ancora poco utilizzata, ma si è rivelata la combinazione ideale in un contesto di fotovoltaico centralizzato.
