IL CONTESTO ABITATIVO
Ad Umbertide, in provincia di Perugia, paese di circa 16.000 persone nel Nord dell’Umbria, la zona di prima periferia denominata ‘Fonte Santa’ sta diventando una zona residenziale con ville di nuova costruzione di elevato standard costruttivo, e che garantiscono una confortevole vivibilità.
La realizzazione della nuova villa, terminata a luglio 2020, quindi è stata fatta abbinando le più innovative tecnologie costruttive e impiantistiche alla realizzazione di una struttura dalle linee moderne.
L'IDEA PROGETTUALE
L’idea progettuale prevedeva l’installazione di un sistema no-gas, abbinando alimentazione elettrica e utilizzo di energie rinnovabili (solare termico e fotovoltaico), in modo da massimizzare l’efficienza e il risparmio energetico, sia per quanto riguarda i generatori che l’impianto di distribuzione interno, creando la possibilità di avere un controllo puntuale in ogni singola zona della abitazione.
È stato installato anche un sistema di domotica per il controllo totale dei consumi elettrici della abitazione.
LO SCHEMA DI IMPIANTO
- 1. Nimbus M Plus (a: unità esterna b: unità interna)
- 2. Puffer
- 4. Impianto solare termico
- 5. 5. Zona riscaldamento/raffrescamento
PRODOTTI INSTALLATI

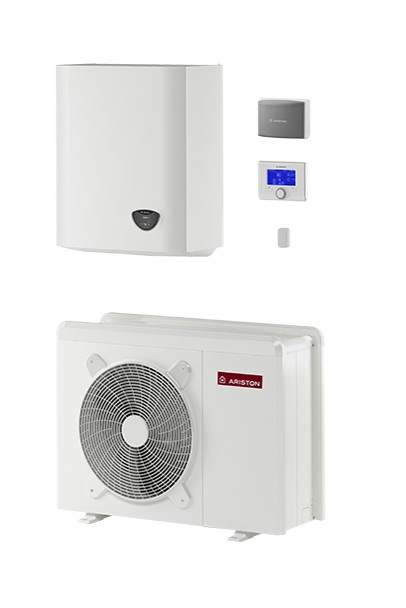

NIMBUS PLUS M NET
Pompa di calore aria/acqua, splittata/idronica per il riscaldamento invernale, la climatizzazione estiva e la produzione di acqua calda sanitaria.
PRESTAZIONI ENERGETICHE
- Classe di efficienza energetica stagionale di riscaldamento di ambiente (EU 811/2013):
- A++ (con mandata 55°C)
- A+++ (con mandata 35°C)
CARATTERISTICHE TECNICHE
- Potenza termica massima in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 16,74 kW, con COP 3,54;
- Potenza termica massima in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 11,67 kW, con EER 2,88;
- Potenza termica nominale in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 10,6 kW, con COP 5,15;
- Potenza termica nominale in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 11 kW, con EER 2,93;
- Carica nominale refrigerante: 4,3 kg;
- Alimentazione elettrica: 230 Volt;
- Corrente max assorbita: 27 A;
- Peso: 125 Kg;
- Potenza acustica massima: 63 dB.
SENSYS NET
Gestore di sistema modulante per la rilevazione della temperatura ambiente.
PRESTAZIONI ENERGETICHE
Gestore di sistema modulante per la rilevazione della temperatura ambiente e il controllo dei parametri di funzionamento del sistema.
Grazie al Light Gateway, che permette il collegamento tra pompa di calore e rete WI-FI, è possibile controllare da remoto l’impianto tramite la App Ariston NET.
KAIROS XP 2.5-1 V
Collettore solare vetrato piano ad alto rendimento per circolazione forzata conforme alla norma EN 12975 e certificato Solar Key Mark.
PRESTAZIONI ENERGETICHE
- superficie lorda del collettore pari a 2.52 m2 (1128 x 2241 x 98 mm), superficie di apertura pari a 2,26 m2 (captante 2,23 m2)
- peso 46 Kg
- pressione di esercizio 6 bar
- assorbitore realizzato da piastra in alluminio da 0,4 mm di spessore di colore blu altamente selettivo (assorbimento 95% / emissioni 5%)
- potenza di picco collettore pari a 1823 W
- efficienza ottica η0: 0,808 (riferimento alla superficie di apertura)
- coefficiente di dispersione termica lineare k1: 3,13 W/m2K (riferimento alla superficie di apertura)
- coefficiente di dispersione termica lineare k2: 0,016 W/m2K2 (riferimento alla superficie di apertura)
- temperatura di stagnazione pari a 198°C (irraggiamento 1000 W/m2 e temperatura ambiente 30°C).
LA REALIZZAZIONE DEL PROGETTO
La scelta impiantistica più adatta si è rivelata essere Nimbus Plus 110 M NET. Nell’abitazione il riscaldamento e il raffrescamento viene fatto con impianto radiante, abbinato ad un impianto di VMC per il trattamento aria, tranne nella zona taverna dove sono stati installati dei fan coil idronici.
La distribuzione è stata divisa in 6 zone indipendenti ognuna con una propria pompa di circolazione (e miscelatore nelle zone con impianto radiante). La pompa di calore lavora direttamente su di un volano da 100 litri dal quale prelevano i vari circuiti.
In questo modo si ottimizza il funzionamento della pompa di calore e si ha una gestione ottimizzata del fabbisogno termico.
Per la produzione di acqua calda sanitaria è stato installato un bollitore MAXIS CD2 400 H, bollitore a doppio serpentino da 400 litri riscaldato dalla pompa di calore e dai 2 pannelli solari KAIROS XP 2.5-1 V installati in copertura.

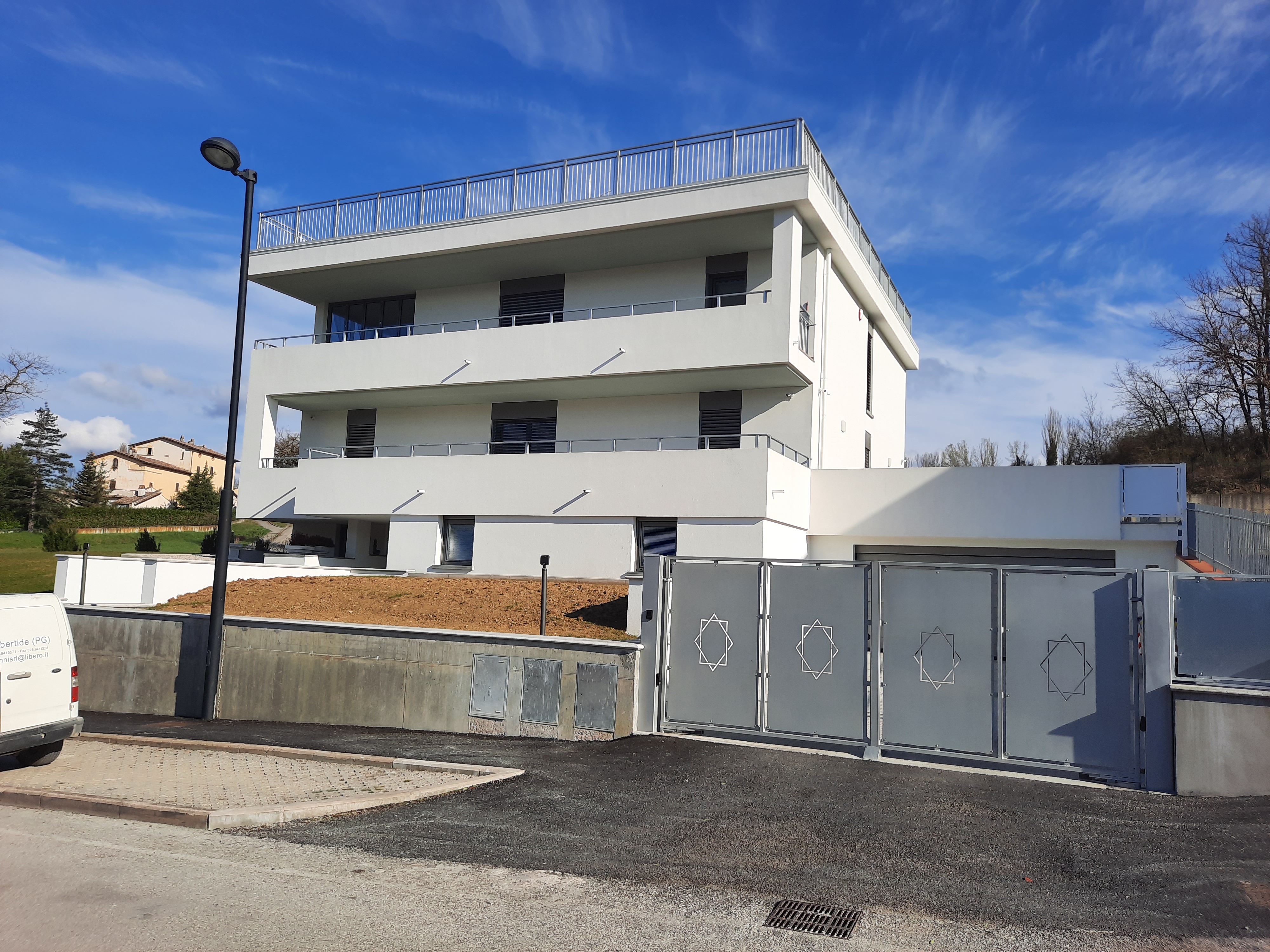

Vista dall'esterno
.jpg)

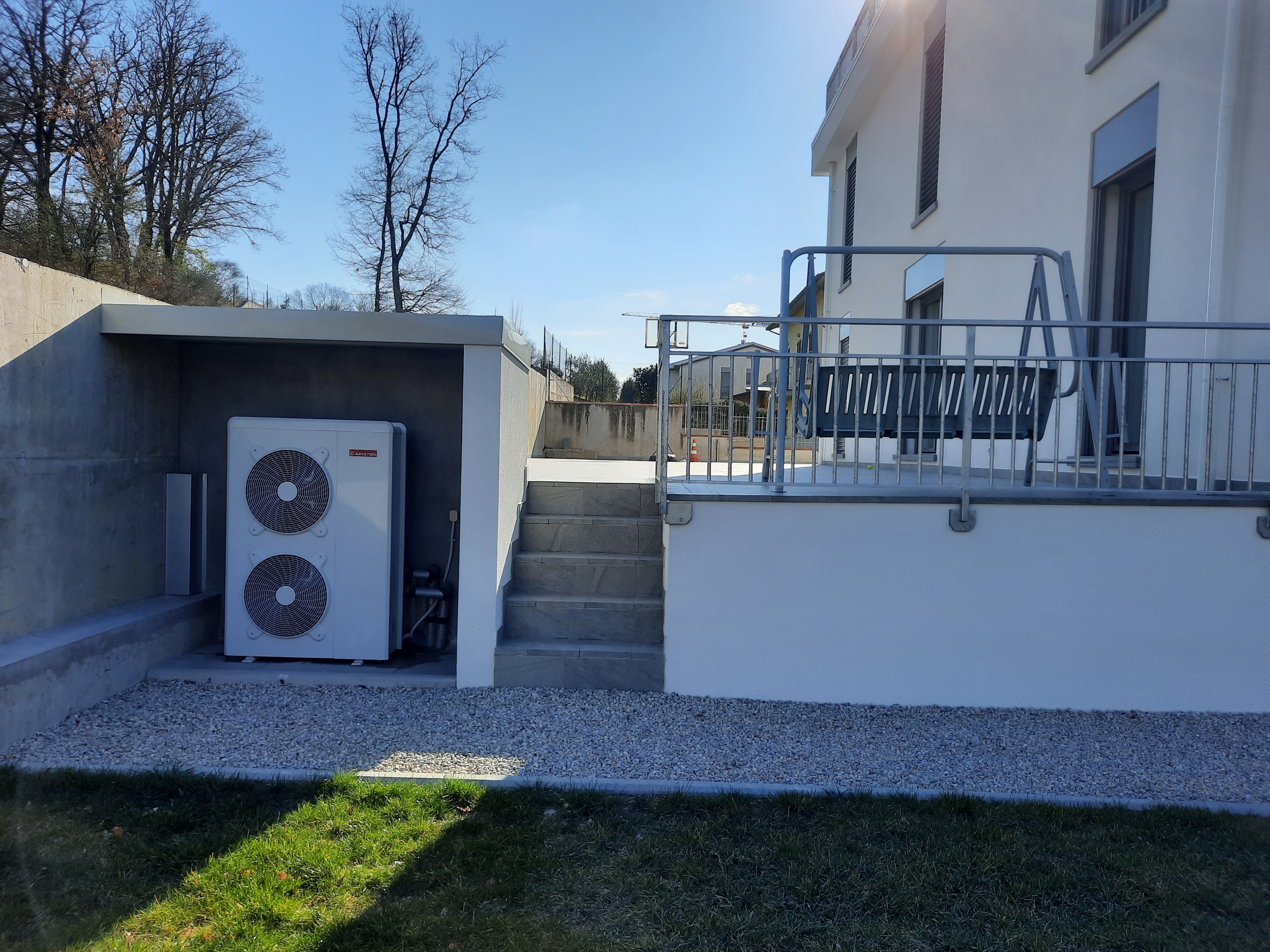

Vista dall'esterno 2
Impianto radiante, abbinato ad un impianto di VMC
LE INTERVISTE AI PROFESSIONISTI
Installatore: EMANUELE PERI (Ditta EPR di Peri Emanuele di Perugia)
PERCHÈ HA SCELTO ARISTON?
Lavoro moltissimo con i prodotti Ariston perché li trovo molto affidabili e hanno una ampia gamma per ogni tipologia di impianto residenziale.
Inoltre riesco ad avere un confronto continuo con i referenti della azienda che è fondamentale per la scelta del prodotto adatto, nella definizione, della soluzione impiantistica, nella installazione e nell’avviamento dell’impianto.
La presenza costante della azienda mi permette di portare avanti il lavoro con serenità nelle varie fasi di sviluppo dell’impianto, sapendo di poter contare in una valida collaborazione di fronte ad ogni problema o dubbio.
Preferisco lavorare con un unico marchio con il quale avere un rapporto completo a 360°.
Proprietario dell’immobile: Crispoltoni Roberto
PERCHE' HA SCELTO ARISTON?
Non ho scelto direttamente io il marchio e il tipo di prodotto, mi sono fidato del mio installatore.
Sono soddisfatto della scelta fatta perché l’impianto risponde alle mie richieste ed esigenze.
A me piace avere il controllo totale dei miei consumi e tramite il sistema di domotica e la gestione delle zone, grazie al supporto dell’installatore, siamo riusciti a programmare l’impianto in maniera ottimale.
Mi piace l’idea di avere una casa totalmente elettrica anche se questo si scontra con i distributori elettrici che hanno difficoltà a garantire le potenze elettriche richieste per abitazioni di queste dimensioni.
Per fortuna, tramite la gestione della macchina e dell’impianto, e grazie anche all’ottimo livello di isolamento della abitazione, siamo riusciti a siamo riusciti a minimizzare i consumi e quindi a non avere problemi di gestione dei picchi di carico.
