IL CONTESTO ABITATIVO
A Ferrara, in zona strategica e ben collegata, nasce il primo centro sportivo della città interamente dedicato al padel. La struttura conta quattro campi di gioco ed ha la possibilità di espandersi con altri due campi scoperti per un afflusso importante di giocatori durante tutto l’arco della giornata e durante tutte le stagioni grazie ai campi coperti. Completano il centro sportivo la zona bar/ristoro con area relax.
L'IDEA PROGETTUALE
L’idea progettuale è quella di sfruttare al massimo le energie rinnovabili per la produzione di acqua calda sanitaria al servizio dell’intera struttura. Il fabbisogno di acqua calda sanitaria richiesto da questa tipo di strutture rende determinante, per la riduzione dei costi di gestione, la massimizzazione dell’efficienza degli impianti grazie ad una progettazione adeguata che coniughi la continuità del servizio con l’ottimizzazione delle risorse. La possibilità di avere un tetto fotovoltaico di dimensioni rilevanti determina immediatamente la scelta del generatore elettrico in pompa di calore per avere l’acqua calda sempre disponibile ma al minor costo possibile.

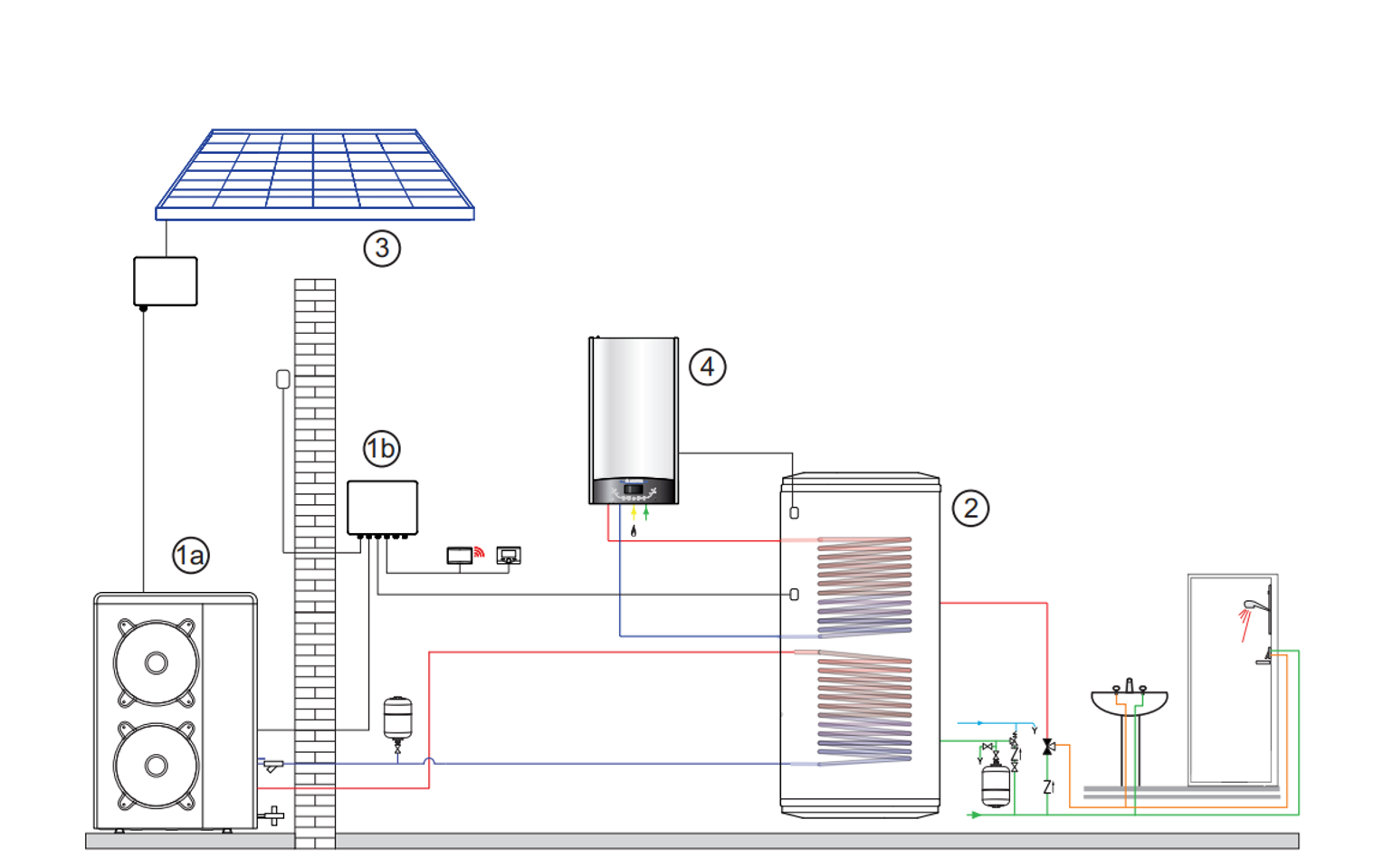

LO SCHEMA DI IMPIANTO
- Nimbus M Pocket
- a unità esterna
- b morsettiera di collegamento
- Bollitore doppio serpentino
- Impianto fotovoltaico
- Genus One System
PRODOTTI INSTALLATI

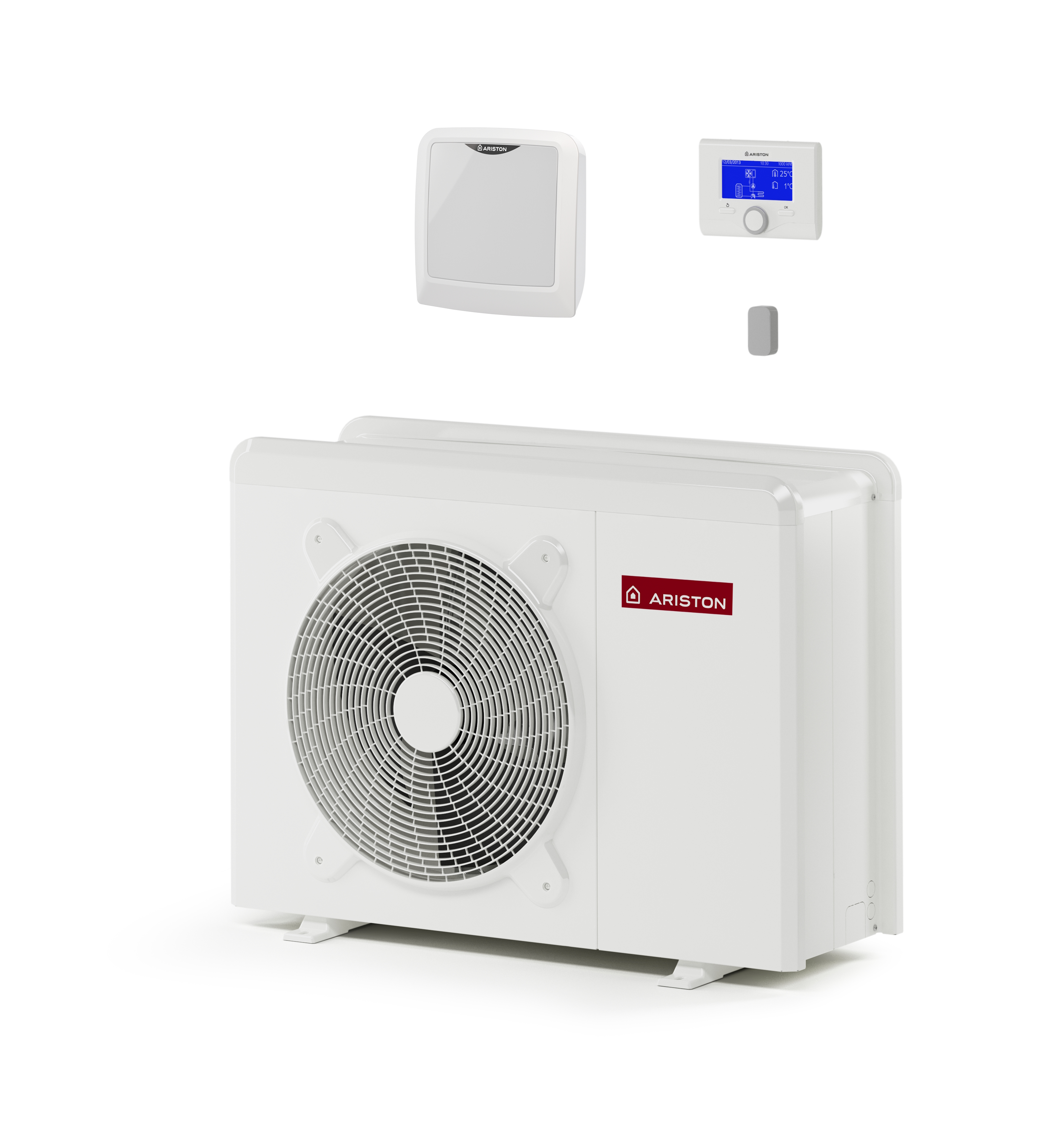

Nimbus M Pocket 110
Pompa di calore inverter monoblocco ad alta efficienza in grado di riscaldare e raffrescare l'ambiente. Grazie alla gestione ottimale dell'energia, la massima efficienza delle prestazioni è garantita con qualsiasi temperatura esterna. POCKET non include il modulo idraulico per un ingombro ridotto al massimo.
PRESTAZIONI ENERGETICHE
- Classe di efficienza energetica stagionale di riscaldamento di ambiente (EU 811/2013):
- - A++ (con mandata 55°C)
- - A+++ (con mandata 35°C)
- Potenza termica massima in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 16,74 kW con COP 4,16;
- Potenza termica nominale in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 15 kW, con COP 4,5;

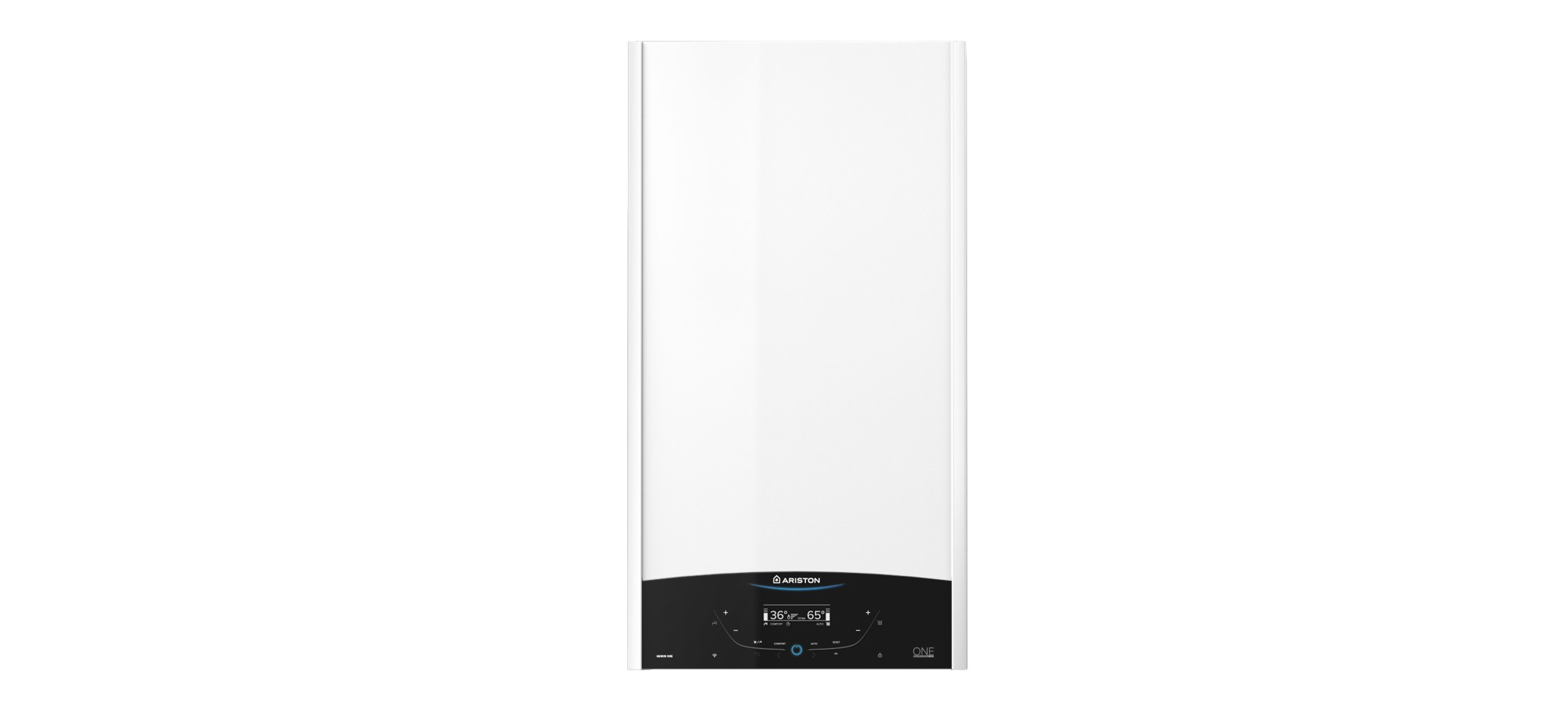

Genus One System 35
.jpg)
Caldaia a condensazione solo riscaldamento ideale per realizzare impianti (ibridi, solare, caldaia con bollitore esterno). È costruita sulla base del nuovo Sistema Per4mance della Serie ONE con quattro tecnologie che assicurano prestazioni particolarmente elevate.
PRESTAZIONI ENERGETICHE
- Potenza termica utile riscaldamento PCI (max/min): 30,3/3,3 kW
- Rendimento alla portata termica nominale (60/80 °C): 97,7%
- Rendimento alla portata termica nominale (30/50 °C): 108,0%
- Rendimento al 30% (30 °C) PCI : 109,5%
LA REALIZZAZIONE DEL PROGETTO
La scelta impiantistica è ricaduta su un generatore in pompa di calore, versione idronica, per garantire il massimo risparmio sfruttando al meglio l’impianto fotovoltaico presente in struttura.
L’importante accumulo di acqua calda sanitaria, con doppio serpentino ad alta efficienza, garantisce la continuità del servizio ed è ottimale per lavorare con il generatore primario in pompa di calore. Il generatore a metano, la caldaia solo riscaldamento, viene inserita nell’impianto solo per sopperire alle situazioni di estrema necessità e normalmente viene lasciata in standby.

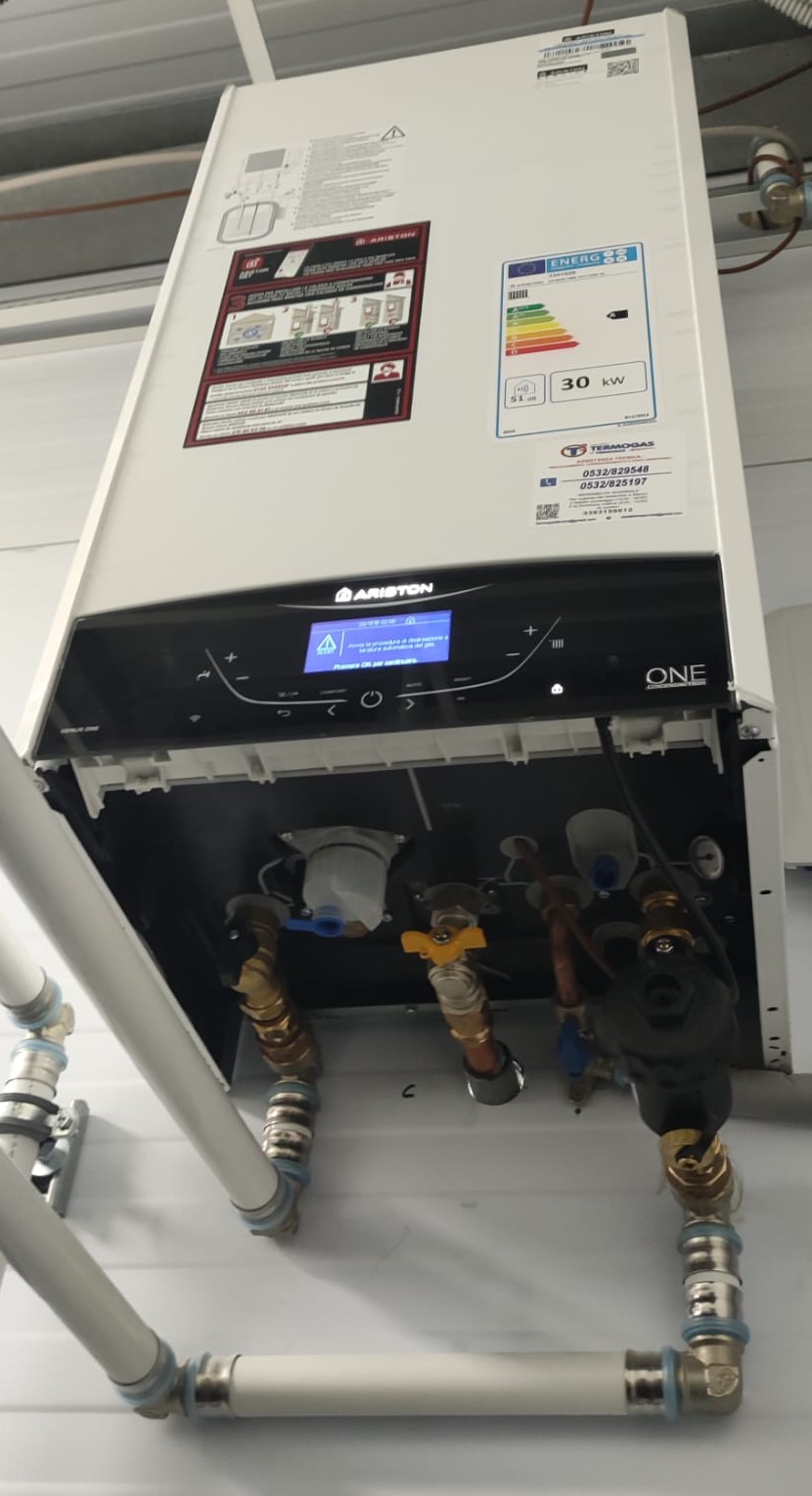

Realizzazione e progetto

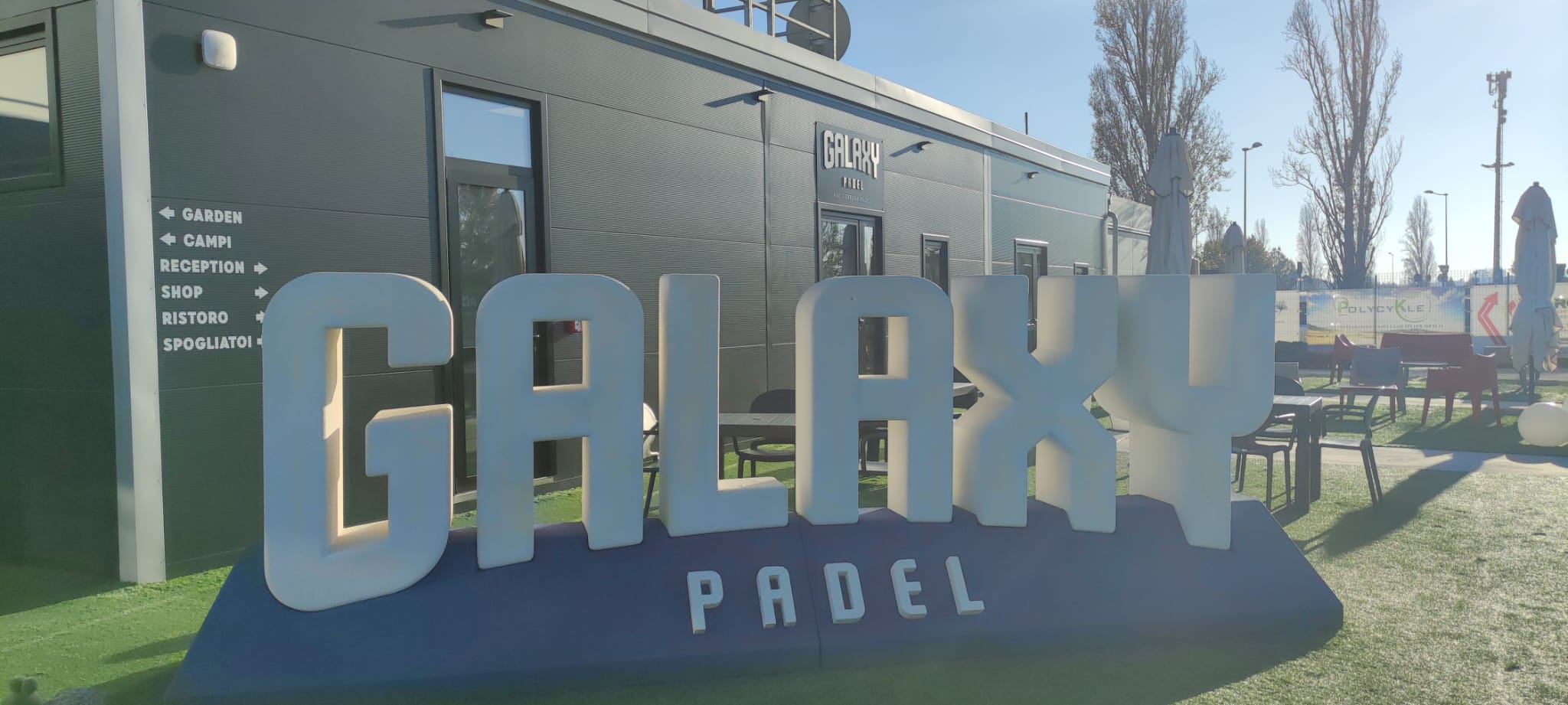

Ingresso campo sportivo

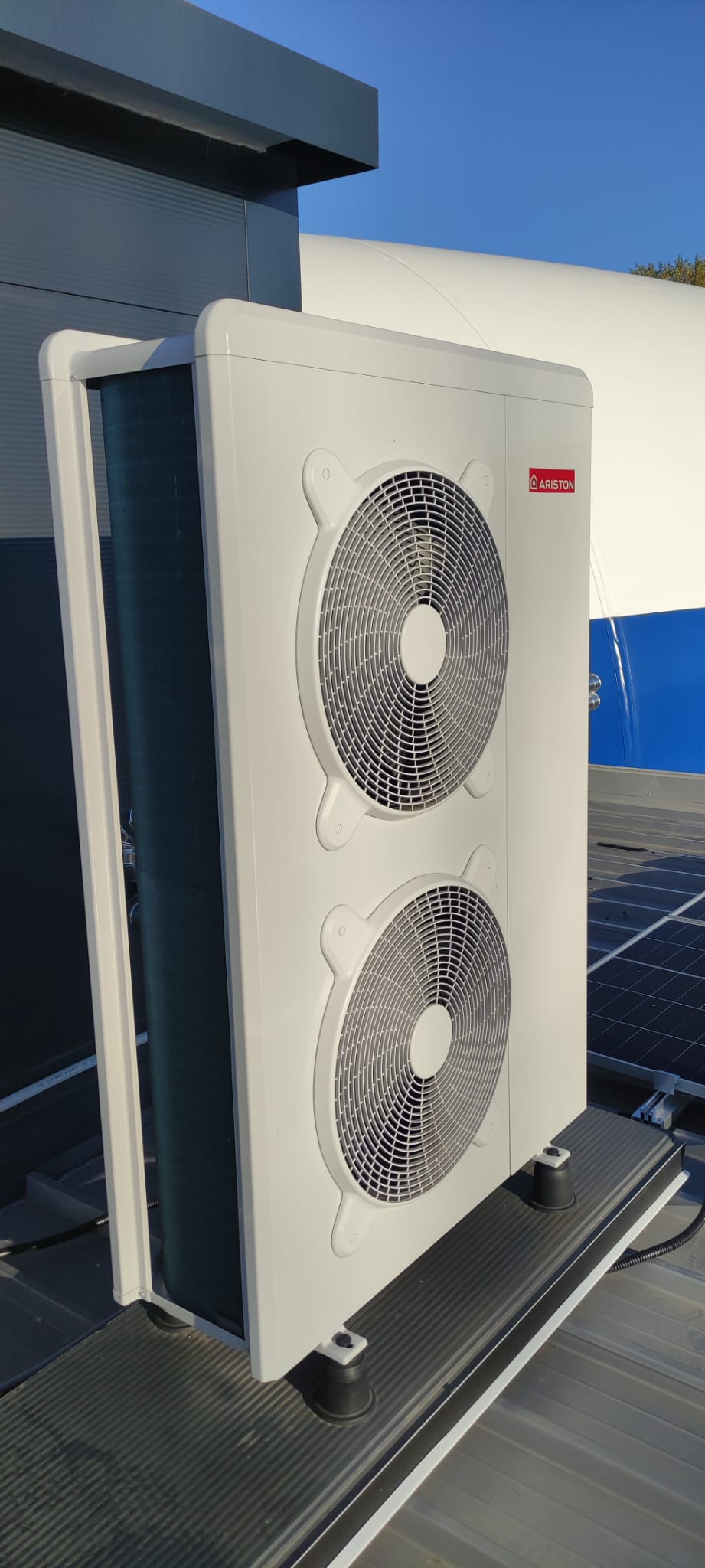

Pompa di calore

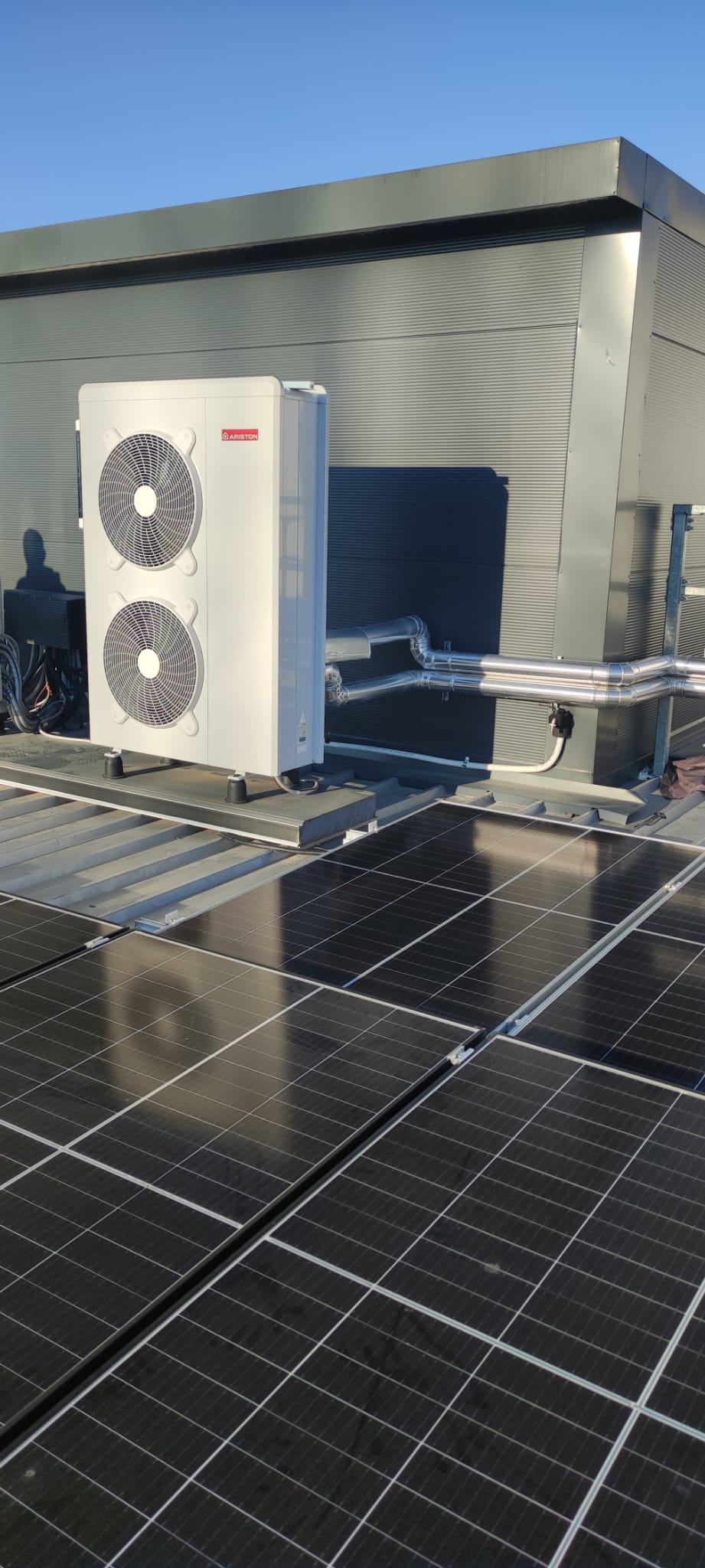

Pompa di calore e impianto fotovoltaico
LE INTERVISTE AI PROFESSIONISTI
AL GESTORE DELLA STRUTTURA
COME HA TROVATO LA SOLUZIONE ARISTON PROPOSTA?
Grazie all’utilizzo delle fonti rinnovabili, i costi di gestione dell’impianto sono veramente esigui. Con una programmazione intelligente riusciamo a sfruttare al massimo l’energia proveniente dal fotovoltaico. La pompa di calore garantisce la potenza necessaria per il reintegro del bollitore. In questo modo, tutta l’acqua calda che ci serve viene prodotta con fonti rinnovabili. Ogni giorno vengono fatte circa un centinaio di docce e non abbiamo nemmeno acceso la caldaia, che abbiamo voluto comunque installare per avere un secondo generatore.
