IL CONTESTO ABITATIVO
Settimo Torinese è una cittadina in forte espansione demografica che trova le sue radici in tempi relativamente recenti nel pieno dello sviluppo industriale del dopoguerra della vicina città di Torino e la relativa area metropolitana. In una delle zone più residenziali, è stata sfruttata un’ampia area, in precedenza occupata da un edificio industriale ormai in disuso da anni, per dare vita ad una nuova costruzione residenziale ben integrata nel contesto circostante formata da 24 appartamenti composti di tri-quadrilocali con metratura varia (dai 70 ai 90 m2) dotati di ampi balconi e terrazzi. Cura “sartoriale” delle finiture e di ogni dettaglio nonché attenzione alla dotazione tecnica per garantire ai nuovi inquilini il massimo comfort abitativo disponibile sul mercato.
L'IDEA PROGETTUALE
L’impresa edile che si è occupata della progettazione e della realizzazione ha voluto curare con la massima attenzione e con il proprio personale altamente specializzato ogni aspetto, dalla progettazione iniziale fino alla posa dell’ultimo infisso, passando per i particolari di alto pregio e gusto architettonico.
La prima scelta impiantistica è stata quella di dotare il nuovo condominio della sola alimentazione elettrica eliminando quindi la necessità di realizzare una rete gas.
Questa scelta ha portato in dote la possibilità di realizzare appartamenti tecnologicamente autonomi dal punto di vista di soddisfazione del fabbisogno termico e produzione di acqua calda sanitaria: ogni unità è stata dotata di una pompa di calore aria/acqua split per il riscaldamento invernale ed il raffrescamento estivo, di una pompa di calore per acqua calda sanitaria e di unità di ventilazione meccanica controllata abbinate ad un sistema di deumidificazione, permettendo così di utilizzare un’unica distribuzione a pavimento sia per il calore invernale che per il fresco estivo.
La divisione dei due carichi di lavoro (riscaldamento/raffrescamento su una pompa di calore e produzione di acqua calda sanitaria sull’altra) ha permesso così di garantire sempre contemporaneità di esercizio sia sulla distribuzione tecnica che sul fabbisogno sanitario.
LO SCHEMA DI IMPIANTO
- Nimbus S Plus
- 1a. unità esterna
- 1b. unità interna
- Nuos Plus WiFi
- Zona riscaldamento/raffrescamento
- Deumidificatore
PRODOTTI INSTALLATI
NIMBUS COMPACT 40 S NET
Pompa di calore inverter split ad alta efficienza in grado di riscaldare e raffrescare l'ambiente. Grazie alla gestione ottimale dell'energia, la massima efficienza delle prestazioni è garantita con qualsiasi temperatura esterna. PLUS è progettata per il riscaldamento e il raffrescamento degli ambienti, ma non include un serbatoio per l'acqua calda sanitaria.
PRESTAZIONI ENERGETICHE
- Potenza termica massima in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C, 6,08 kW, con COP 4,36; (40 S); temperatura acqua 35/30 °C, 7,14 kW, con COP 4,06; (50 S)
- Potenza termica massima in raffrescamento a 35°C esterni: temperatura acqua 7/12 °C, 4,75 kW, con EER 3,3; (40 S); temperatura acqua 7/12 °C, 5,88 kW, con EER 3,18; (50 S)
- Potenza termica nominale in riscaldamento a 7°C esterni: temperatura acqua 35/30 °C, 3,5 kW, con COP 5,11 (HEO); (40 S); temperatura acqua 35/30 °C, 4,4 kW, con COP 5,02 (HEO); (50 S)
- Potenza termica nominale in riscaldamento a 7°C esterni: temperatura acqua 35/30 °C, 5,9 kW, con COP 4,6 (HPO); (40 S); temperatura acqua 35/30 °C, 6,7 kW, con COP 4,5 (HPO); (50 S)
- EER nominale in raffrescamento a 35°C esterni, temperatura acqua 18/23°C: 5,35; (40 S)
- EER nominale in raffrescamento a 35°C esterni, temperatura acqua 18/23°C: 4,89; (50 S)
- Massima/Minima lunghezza delle tubazioni 30/5 m;
- Massima lunghezza delle tubazioni con carica standard 20 m;
- Massimo dislivello tra unita interna ed esterna (positiva Negativa) 10 m;
- Carica supplementare di gas (per lunghezza delle tubazioni sopra i 20 m) 40 g/m;
- Carica nominale refrigerante 2,3 kg;
- Alimentazione elettrica 230 Volt;
- Corrente max assorbita 9 A; (40 S)
- Peso 52 Kg; (40 S)
- Potenza acustica 56 dB (40 S) / 58 dB (50 S)
LA REALIZZAZIONE DEL PROGETTO
La scelta progettuale ha portato l’impresa a optare per l’impianto di riscaldamento/raffrescamento tramite la pompa di calore split Nimbus Plus 40 S NET e 50 S NET a seconda delle dimensioni dell’unità abitativa. È stato realizzato un locale tecnico di generose dimensioni sul terrazzo di ogni abitazione per la collocazione dell’unità interna della Nimbus che contiene la logica elettronica di funzionamento, lo scambio gas refrigerante-acqua tecnica, il circolatore e tutte le dotazioni necessarie per il corretto funzionamento della pompa di calore. Sempre nel locale tecnico trovano posto, per la produzione dell’acqua calda sanitaria, le pompe di calore Nuos Evo A+ 110 WH oppure Nuos Plus 200 WI-FI a seconda che le abitazioni fossero dotate di bagni con doccia o vasca, e la centrale di trattamento aria e deumidificazione.
La gestione a zone, essendo previsto il sistema di caldo/fresco/deumidificazione, è stata affidata al costruttore del sistema di trattamento aria permettendo una divisione zona giorno/zona notte con controllo sia in temperatura che in umidità ambienti.
Realizzazione e progetto

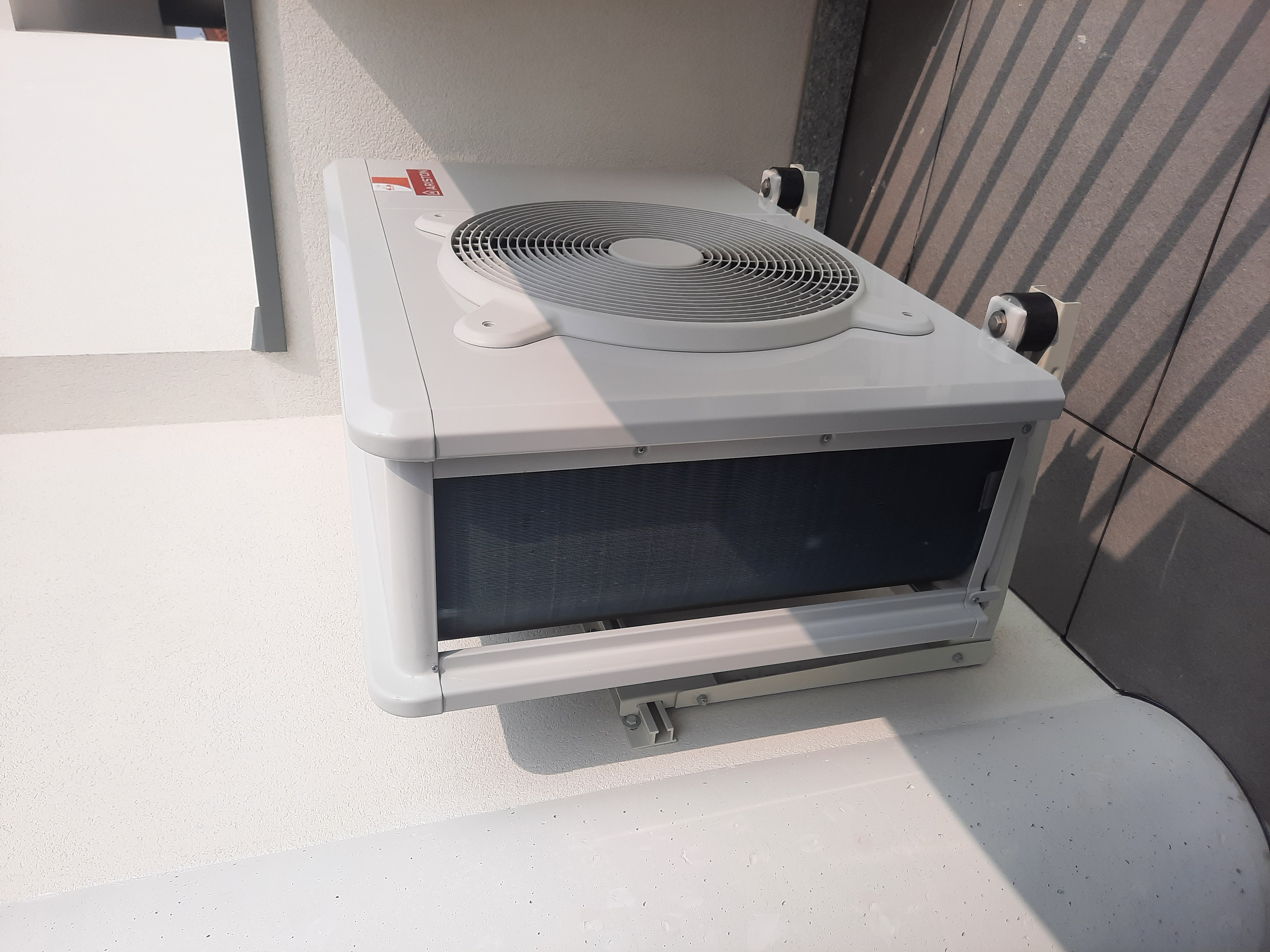

Unità esterna
Vista impianto
Termostato
Locale tecnico
LE INTERVISTE AI PROFESSIONISTI
ALL’IMPRESA DI COSTRUZIONI, UNICOSTRUZIONI SRL – SIG. GINO VINCENTIN
PERCHÈ HA SCELTO ARISTON?
La nostra è un’impresa edile che opera prettamente nell’ambito della progettazione, realizzazione e vendita diretta dei nostri immobili e siamo conosciuti per l’attenta cura di ogni dettaglio delle nostre realizzazioni perchè ogni nuova costruzione possa soddisfare i nostri clienti e mostrare il meglio che siamo in grado di offrire.
La scelta di installare prodotti Ariston è stata dettata dalla interessante gamma di prodotti, con la quale abbiamo potuto creare su misura l’impianto per ogni singolo alloggio. Le unità esterne hanno un design gradevole che ben si abbina alla ricerca del particolare che poniamo nelle nostre realizzazioni e, molto importante, si tratta di prodotti progettati e costruiti in Italia.
Decisivo poi è stato avere contatto con un’unica agenzia commerciale che, oltre alla fornitura delle pompe di calore, ci ha supportato per tutti gli impianti di trattamento aria e deumidificazione.
È stato utile il supporto in fase di progettazione e accantieramento ricevuto dai tecnici del Pre-Sales Ariston con schemi di impianto, supporto in fase di installazione e successivamente dal Team Service che ha avviato tutti gli impianti, gestendoli da remoto col supporto della Casa Madre, proponendo inoltre gli interessanti pacchetti di garanzia e manutenzione preventiva.
