IL CONTESTO ABITATIVO
Sarzana è una cittadina alla periferia di La Spezia, importante snodo commerciale del territorio per la vicinanza al porto industriale e alle arterie autostradali.
L'IDEA PROGETTUALE
Dopo una ristrutturazione interna del fabbricato rispettivamente nella zona uffici e show-room, il committente ha richiesto la progettazione di un moderno ed efficiente impianto di climatizzazione invernale ed estiva per offrire ai dipendenti e ai clienti un ambiente confortevole in tutte le stagioni dell’anno.
Il cliente inoltre richiedeva un impianto flessibile che fosse quindi predisposto in futuro sia ad un ampliamento sia ad un eventuale rinnovamento delle pompe di calore senza dover rivedere completamente tutta l’impiantistica interna.

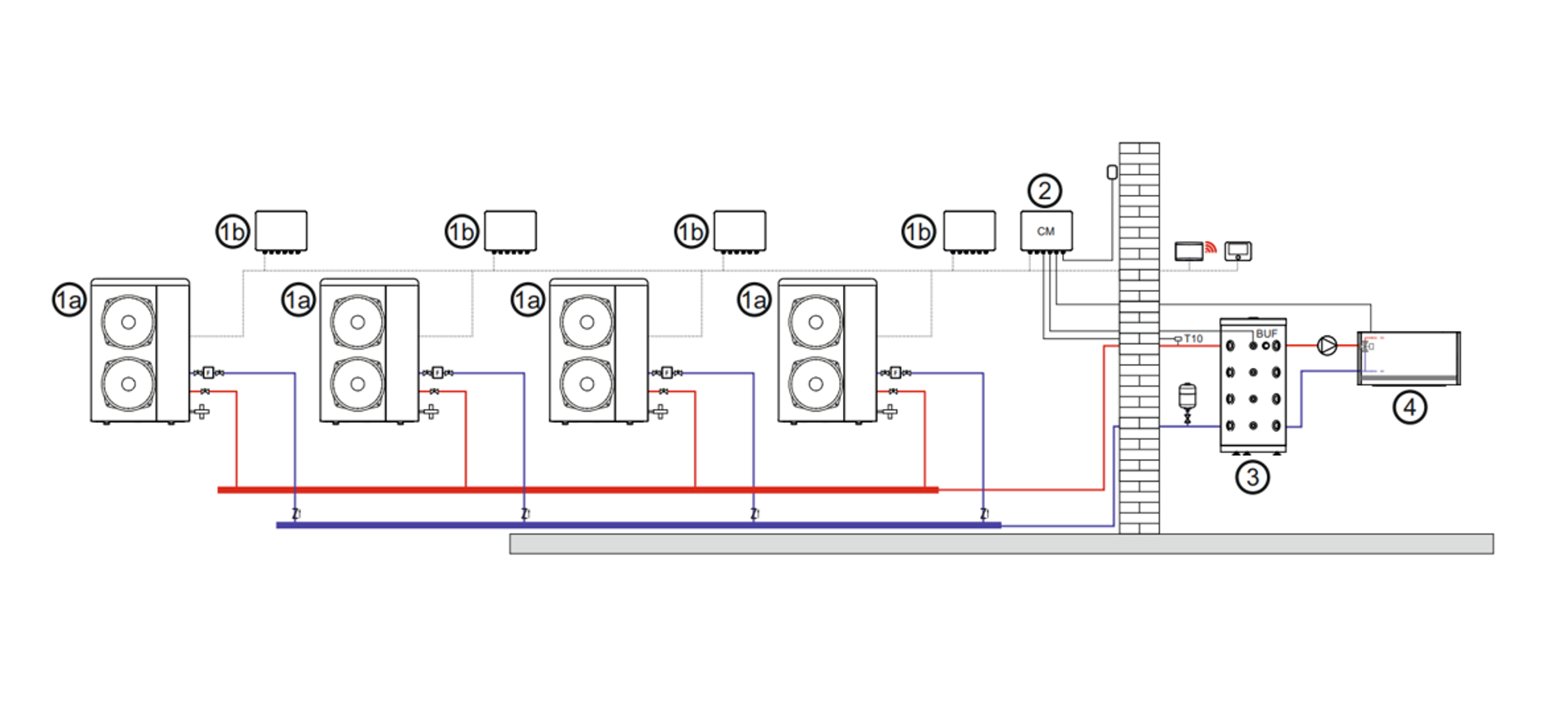

LO SCHEMA DI IMPIANTO
- 1 - Nimbus M Plus R32:
- a - unità esterna
- b - unità interna
- 2- Cascade Manager
- 3 - Buffer
- 4- Nimbus Aquaslim FS
PRODOTTI INSTALLATI
NIMBUS POCKET 150 M-T NET R32
PRESTAZIONI ENERGETICHE
/ Potenza termica massima in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 17,65kW con COP 4,43;
/ Potenza termica massima in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 11,9 kW, con EER 2,87;
/ Potenza termica nominale in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 15,0 kW, con COP 4,70;
/ Potenza frigorifera nominale in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 11,0 kW con EER 2,93;
/ Carica nominale refrigerante R32: 2,100 kg;
/ Alimentazione elettrica: 400 Volt trifase; / Potenza max assorbita: 5,71 kW;
/ Corrente max assorbita: 10,0 A per fase;
/ Peso: 131 Kg;
/ Potenza acustica massima: 58 dB

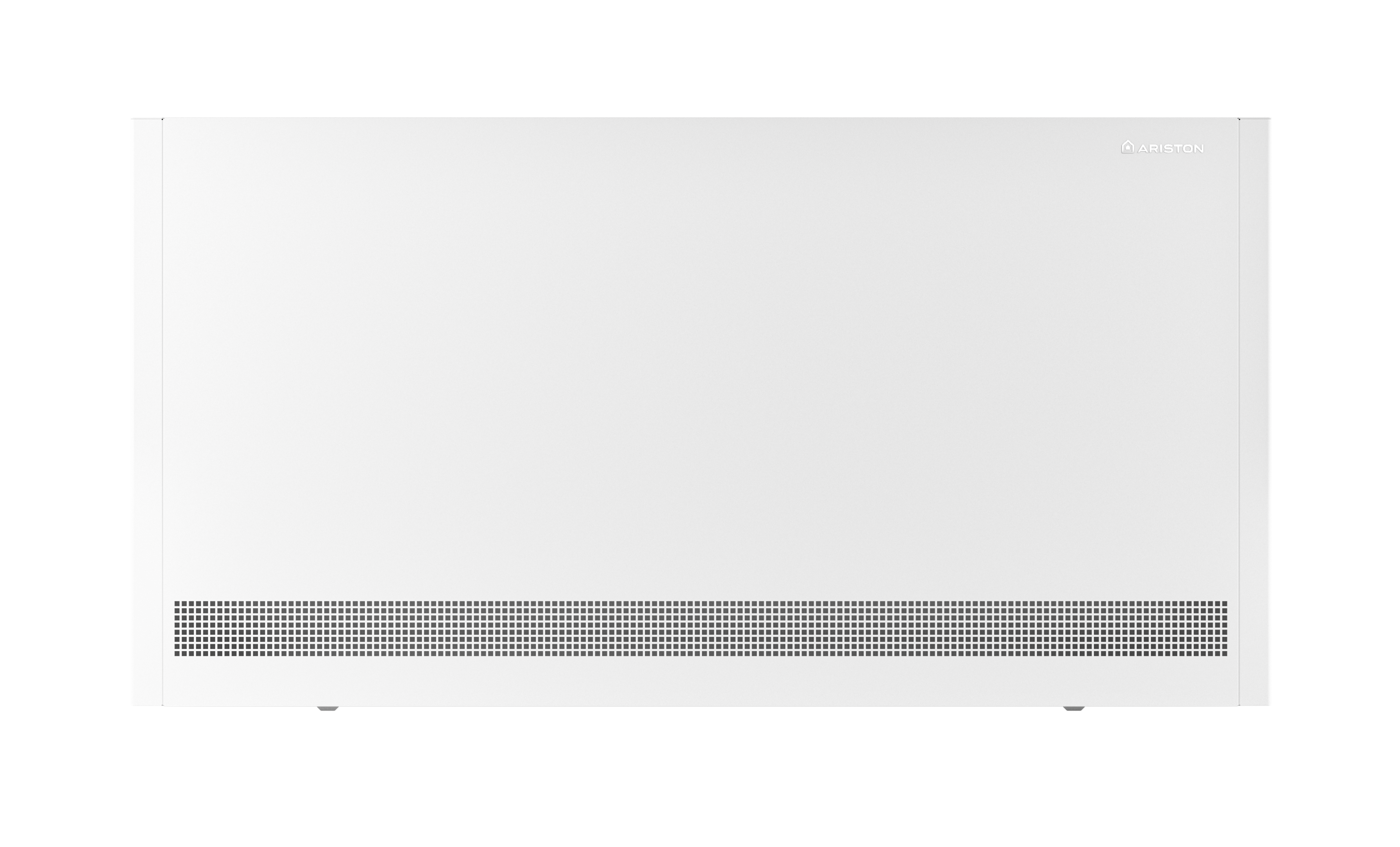

NIMBUS AQUASLIM FS
PRESTAZIONI ENERGETICHE
/ Controllo elettronico PID con comando su macchina o con controllo remoto (opzionale);
/ Piedini per copertura tubi e per installazione con fissaggio a pavimento (opzionale);
/ Gruppo valvola a tre vie con elettroattuatore proporzionale (opzionale);
/ Pressione massima di esercizio : 10 bar;
/ Massima/Minima temperatura ingresso acqua : 80/4 °C;
/ Attacchi idraulici : Eurokonus ¾”;
/ Tensione di alimentazione : 230/1/50 V/ph/Hz
NIMBUS AQUASLIM WH
PRESTAZIONI ENERGETICHE
/ Display touchscreen per la visualizzazione delle funzioni;
/ Telecomando ad infrarossi per controllo a distanza;
/ Massima/Minima temperatura ingresso acqua : 80/4 °C;
/ Attacchi idraulici : Eurokonus ¾” T - a destra;
/ Tensione di alimentazione : 230/1/50 V/ph/Hz
LA REALIZZAZIONE DEL PROGETTO
La scelta progettuale ha portato il committente a volere un impianto in pompa di calore aria/acqua che potesse soddisfare in riscaldamento e raffrescamento i fabbisogni del fabbricato.
Per la naturale conformazione e utilizzo della struttura serviva un impianto che potesse reggere i picchi di carico termico estivo/invernale e che potesse anche performante durante le stagioni intermedie e che avesse sempre un ottimo rendimento quando non tutte le zone dell’ampio show-room erano utilizzate.
Con le premesse di cui sopra un sistema con pompe di calore in cascata aria/acqua abbinato a dei fancoil è stata la scelta vincente.
La logica Ariston del Cascade Manager permette di avere piena modularità di sistema con un range di modulazione che parte da circa 4 kW fino al massimo della potenzialità di cascata, in questo caso circa 60 kW garantendo sempre ottimi valori di COP in qualsiasi condizione di esercizio.
Sono quindi state installate 4 pompe di calore Nimbus Pocket 150 M-T che grazie all’elettronica sviluppata da Ariston permettono una gestione del sistema puntuale ed efficiente, l’ottimo rendimento in termini di COP e EER delle unità esterne permette inoltre di riscaldare e raffrescare l’edificio con un bassissimo consumo energetico.
Tramite la connettività remota Ariston Net il cliente può godere del supporto rapido dell’assistenza tecnica da remoto che è in grado di comandare, programmare e visualizzare i parametri di tutto il sistema senza dover per forza intervenire sul posto.
In ambiente sono stati installati fancoil Nimbus Aquaslim sia nella versione FS (a soffitto) sia nella versione WH (a filo muro), esteticamente molto gradevoli, silenziosi e in grado di essere gestiti da un unico gestore centralizzato.

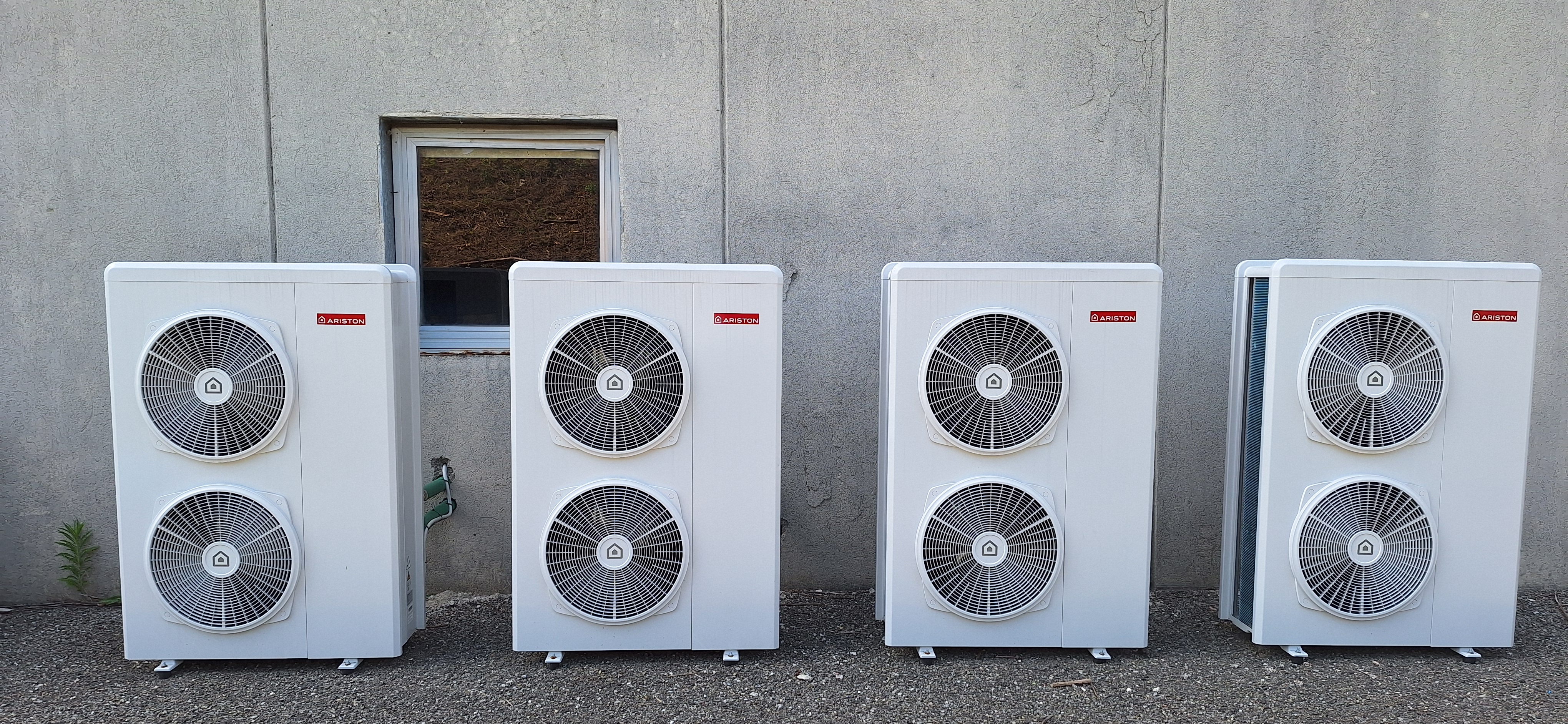

Realizzazione impianto
Vista impianto

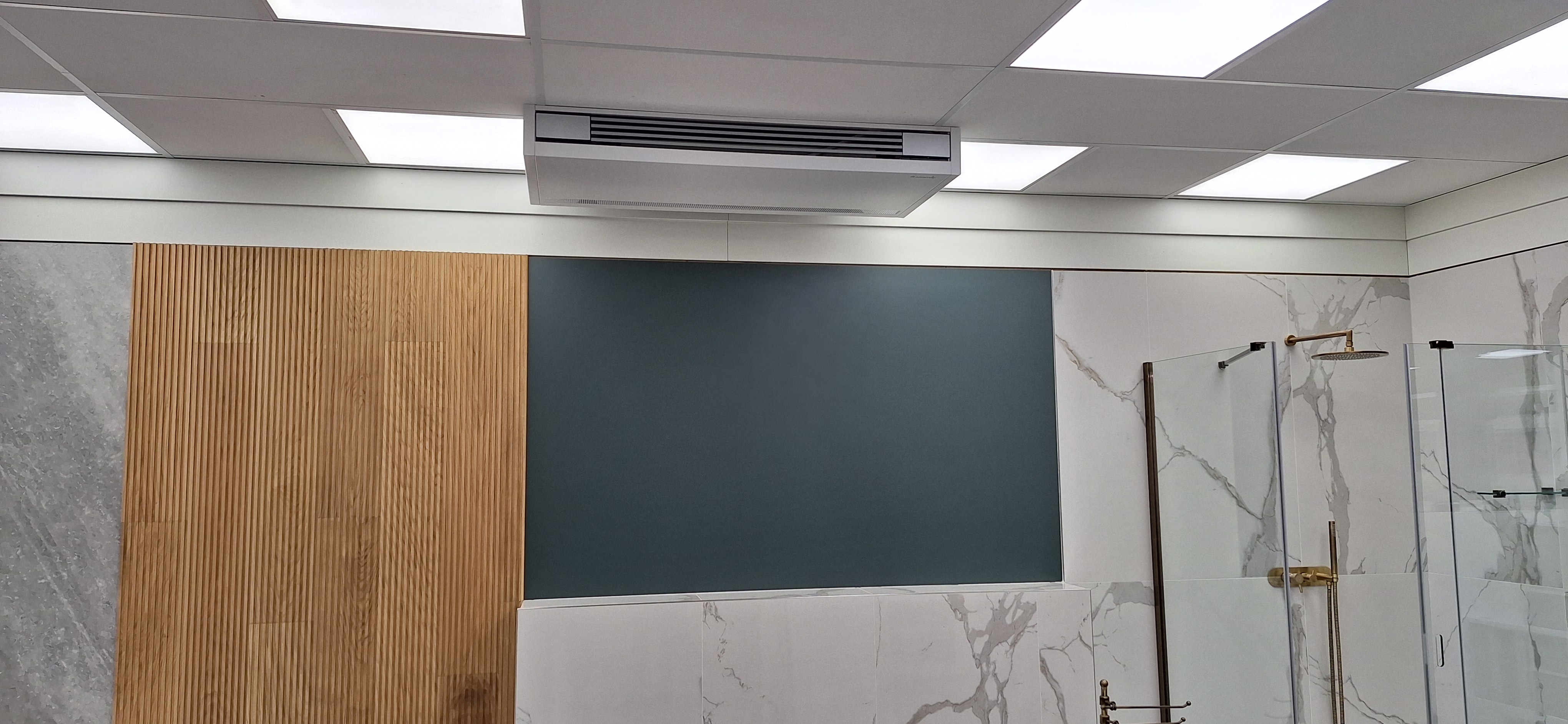

Vista interna
Fancoil
LE INTERVISTE AI PROFESSIONISTI
Al proprietario dell’immobile “EDILCERAMICA COMMERCIALE SRL”
Perchè ha scelto Ariston?
Siamo nel settore dell’arredo bagno e dell’edilizia da molti anni, conosciamo Ariston perché sinonimo di italianità, servizio e affidabilità, anche se per il nostro business non lo abbiamo mai utilizzato.
Il supporto ricevuto sia in fase di dimensionamento, che di supporto alla ditta installatrice, da parte dell’agenzia commerciale di zona e dal servizio Pre-vendita Ariston, è stato eccellente: ci hanno aiutato nella scelta, nei posizionamenti dei fancoil (per noi molto importante perché andavano inseriti nel nostro show-room) e in tutte le fasi della fornitura del materiale.
In ultimo assolutamente convincente è stato il servizio di gestione a distanza compreso nei pacchetti di manutenzione ordinaria ed estensione di garanzia che ci hanno permesso di porre piena fiducia nei prodotti che abbiamo scelto.
