IL CONTESTO ABITATIVO
A San Lazzaro, in un piccolo condominio di 3 unità, è stata effettuata una riqualificazione che ha coinvolto la centrale termica, oltre ad infissi e realizzazione dell’impianto fotovoltaico. La costruzione è dotata di giardino privato, gli impianti di riscaldamento sono a radiatori mentre il condizionamento estivo è assicurato da climatizzatori split. L’impianto fotovoltaico completa la soluzione ad alta efficienza garantendo il massimo risparmio ai proprietari, sfruttato al massimo dalle pompe di calore che compongono il sistema ibrido alta potenza.
L'IDEA PROGETTUALE
L’idea progettuale è quella di garantire il massimo risparmio tramite l’intelligenza della gestione ibrida Ariston che unisce le logiche del gestore di cascata proprietario a quelle tipiche dell’Energy Manager ibrido. Questo permette di far lavorare in simbiosi le pompe di calore con la caldaia, creando un reale sistema ibrido certificato factory made, che garantisce la contemporaneità dei servizi riscaldamento e acqua calda sanitaria. Quest’ultima viene prodotta nella maniera più efficiente possibile ossia con il bollitore in preriscaldo gestito dalle pompe di calore. Grazie a questa soluzione la maggior parte del tempo le dispersioni dell’edificio sono coperte dalla potenzialità delle pompe di calore, mentre per le condizioni più critiche la caldaia garantisce la potenza necessaria a gestire eventuali picchi.

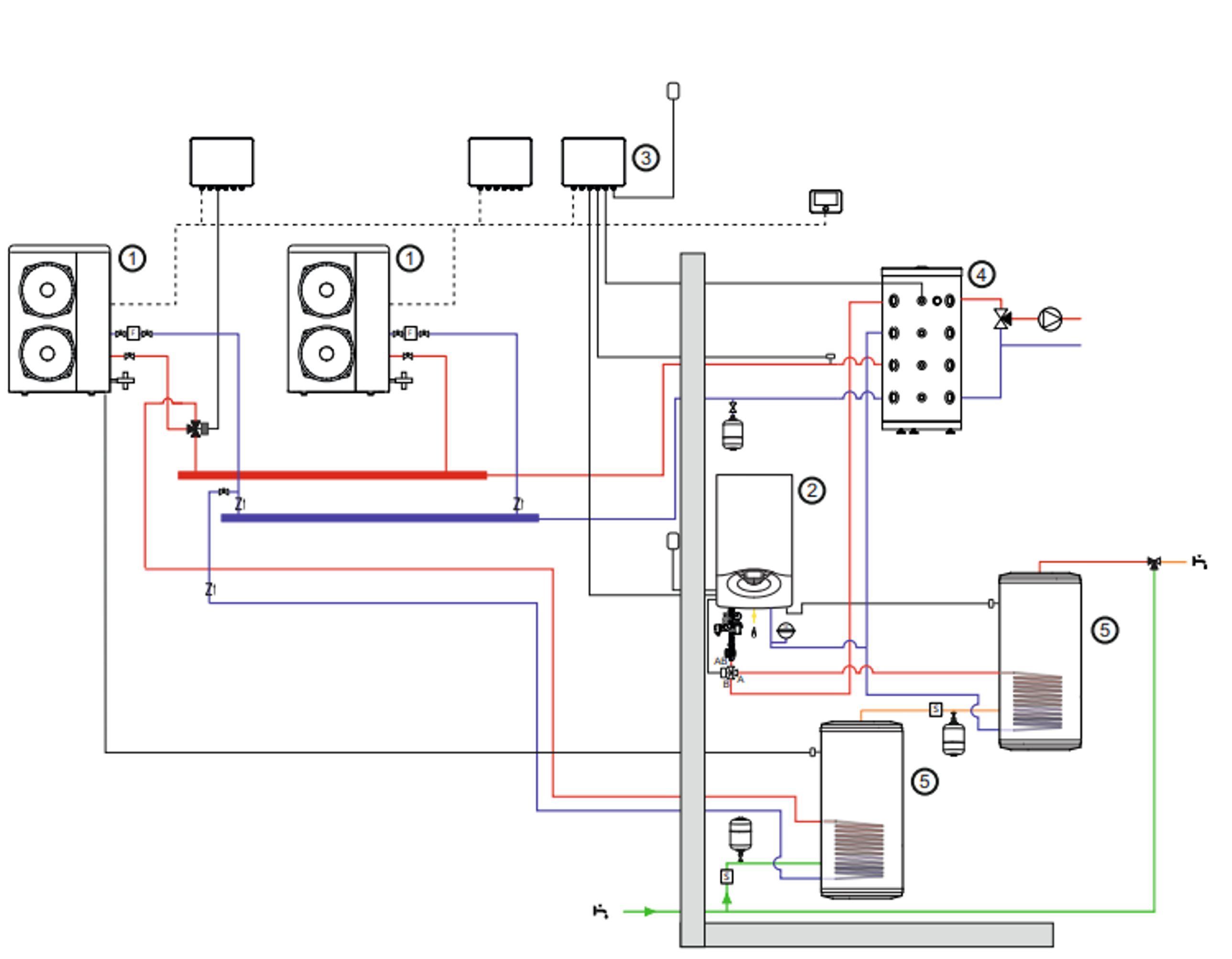

LO SCHEMA DI IMPIANTO
- 1 - NIMBUS M EXT R32
- 2 - GENUS PREMIUM EVO HP
- 3 - CASCADE MANAGER
- 4 - PUFFER
- 5 - BOLLITORE
PRODOTTI INSTALLATI

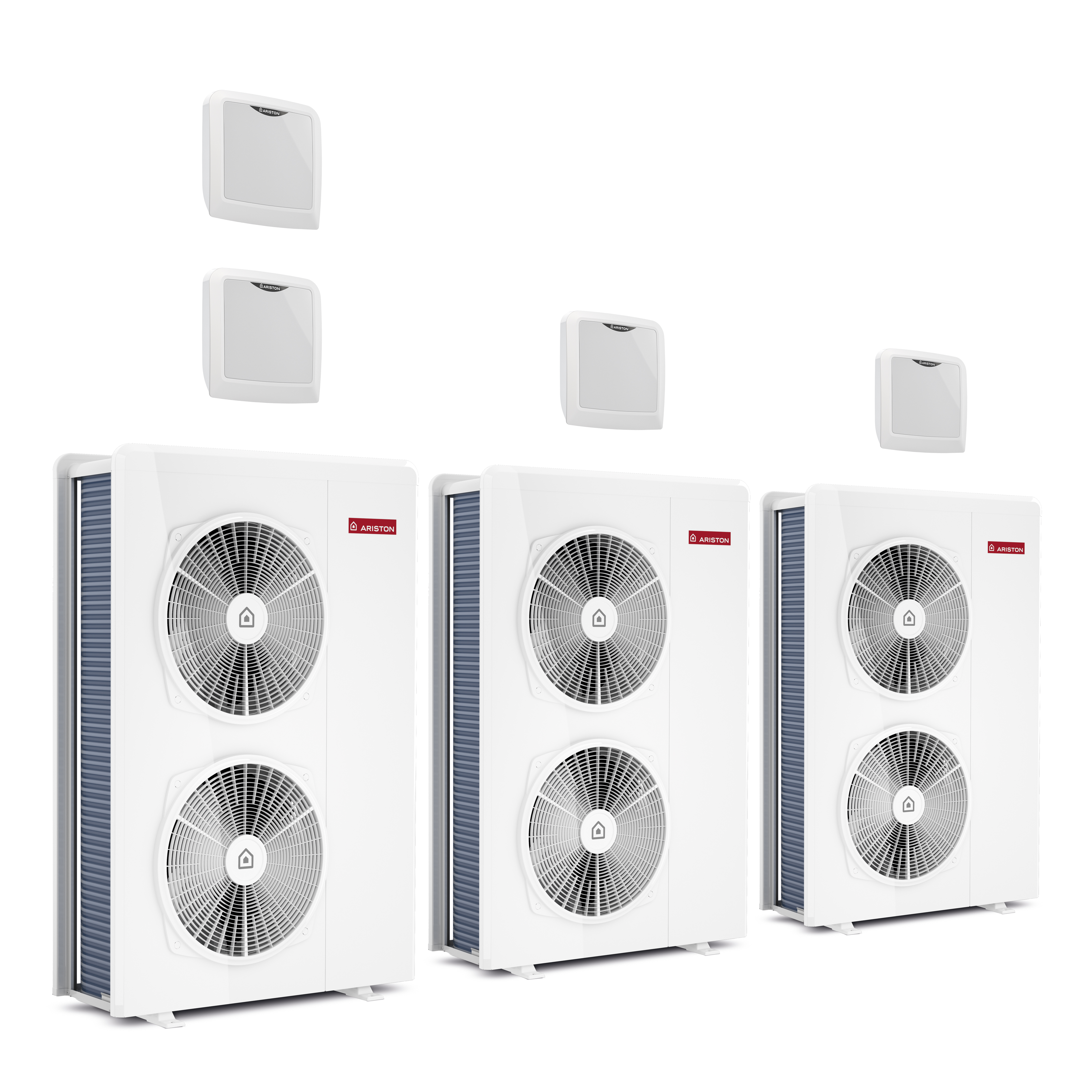

NIMBUS 120 M-T EXT R32
PRESTAZIONI ENERGETICHE
/ Potenza termica massima in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 14,37kW con COP 4,23;
/ Potenza termica massima in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 10,45 kW, con EER 3,28;
/ Potenza termica nominale in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 12,0 kW, con COP 4,90;
/ Potenza frigorifera nominale in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 9,05 kW con EER 3,15;

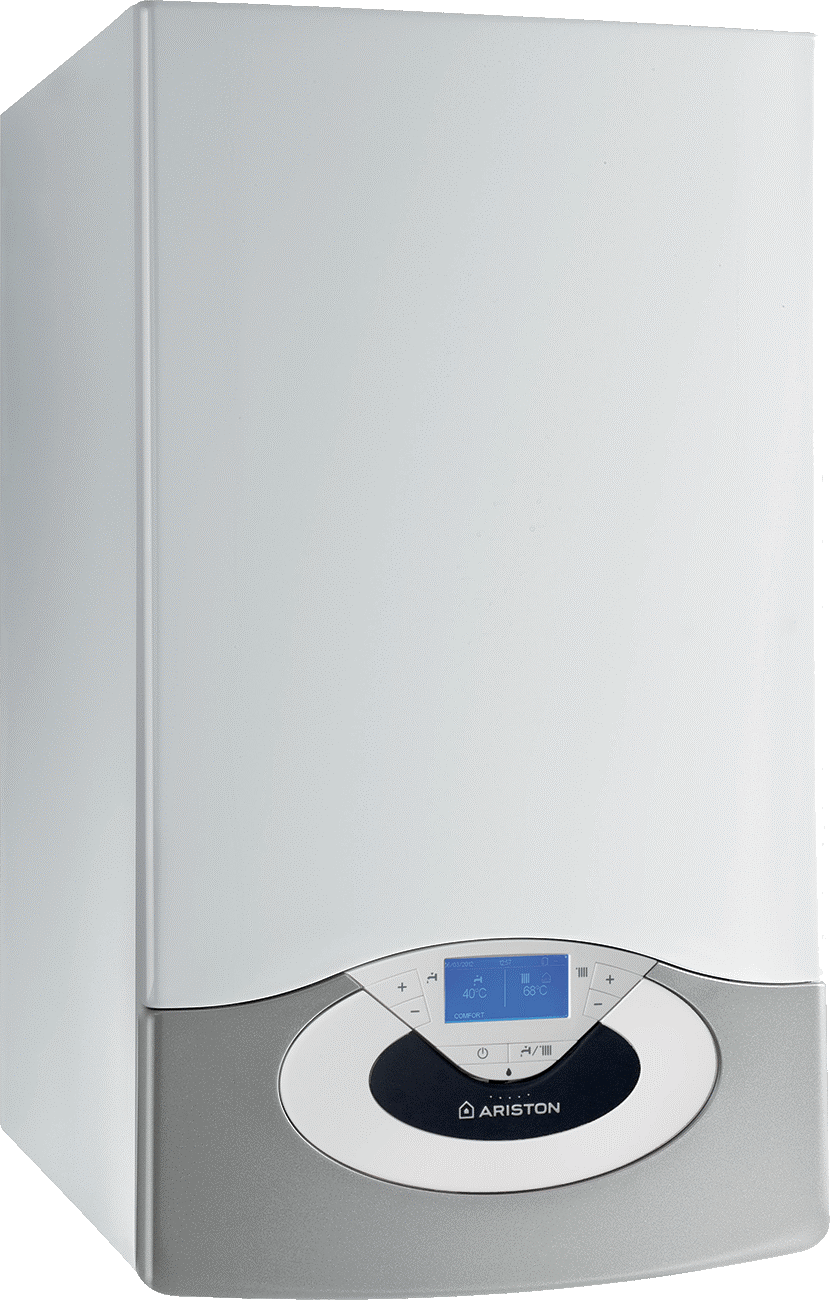

GENUS PREMIUM EVO HP 65
PRESTAZIONI ENERGETICHE
/ Classe di Efficienza energetica stagionale di riscaldamento ambiente (EU 811/2013): A
/ Efficienza energetica stagionale di riscaldamento in ambiente Ƞs (EU 811/2013): 93,7%
/ Portata termica nominale in riscaldamento max/min PCI : 58,0/17,4 kW
/ Potenza termica utile in riscaldamento (60/80°C) (max/min): 57,3/17,3 kW
/ Potenza termica utile in riscaldamento (40/30°C) (max/min): 62,8/19,3 kW
/ Rendimento alla portata termica nominale (60/80 °C) max/min PCI :98,8/99,4 %
/ Rendimento alla portata termica nominale (40/30 °C) max/min PCI :108,2/110,0 %
/ Rendimento al 30% (30°C) PCI: 109,8%
LA REALIZZAZIONE DEL PROGETTO
Centralina unica di gestione di cascata di pompe di calore/sistema ibrido alta potenza, operante su medesima rete BUS delle pompe di calore che controlla. Gestisce le pompe di calore come unico generatore di energia per il sistema di riscaldamento, raffrescamento e produzione di acqua calda sanitaria. Ottimizza l’efficienza e la durata di funzionamento dei generatori modulando il sistema con sistema brevettato Ariston.
Realizzazione e progetto
.jpg)

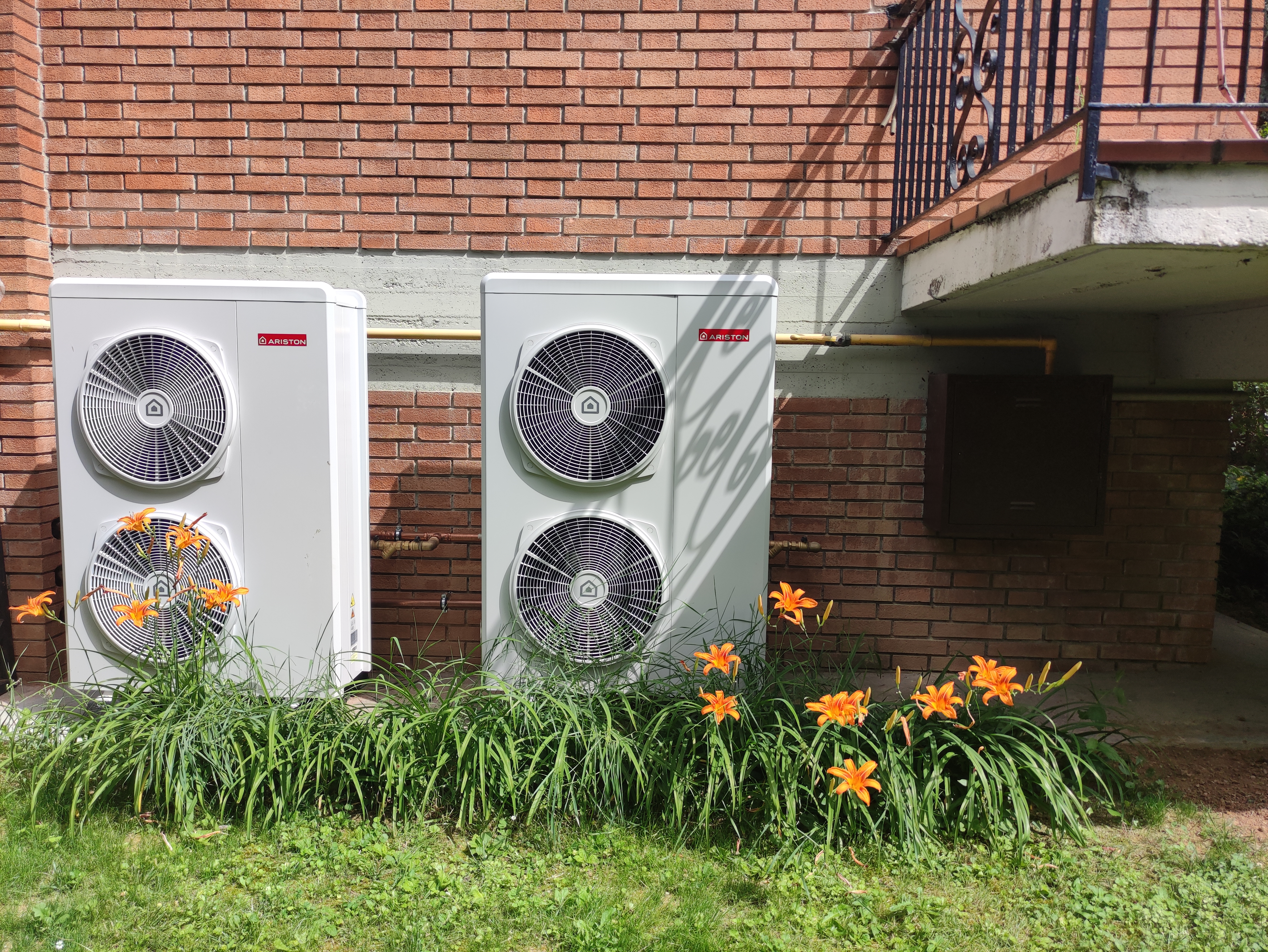

Unità esterne
.jpg)

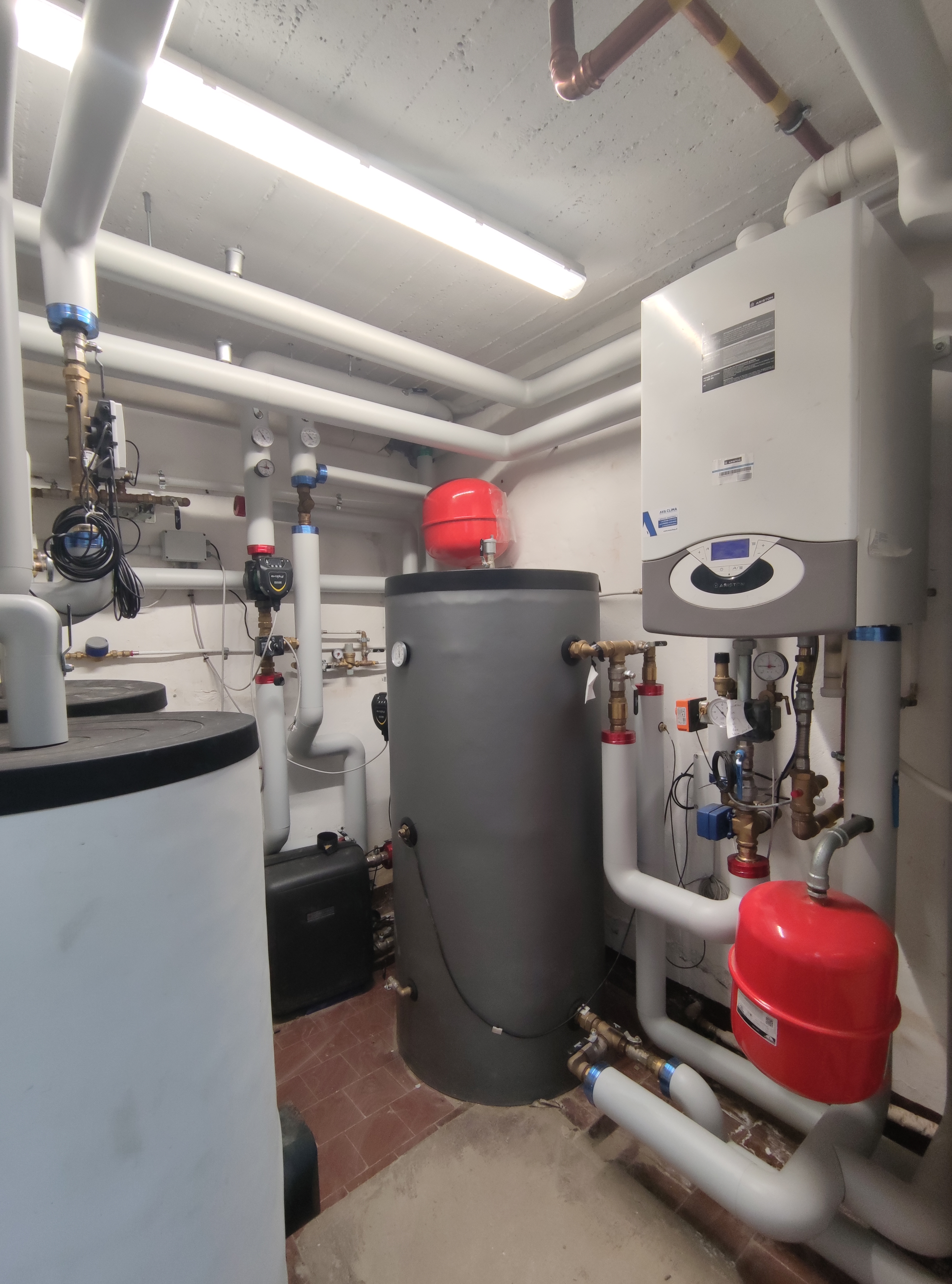

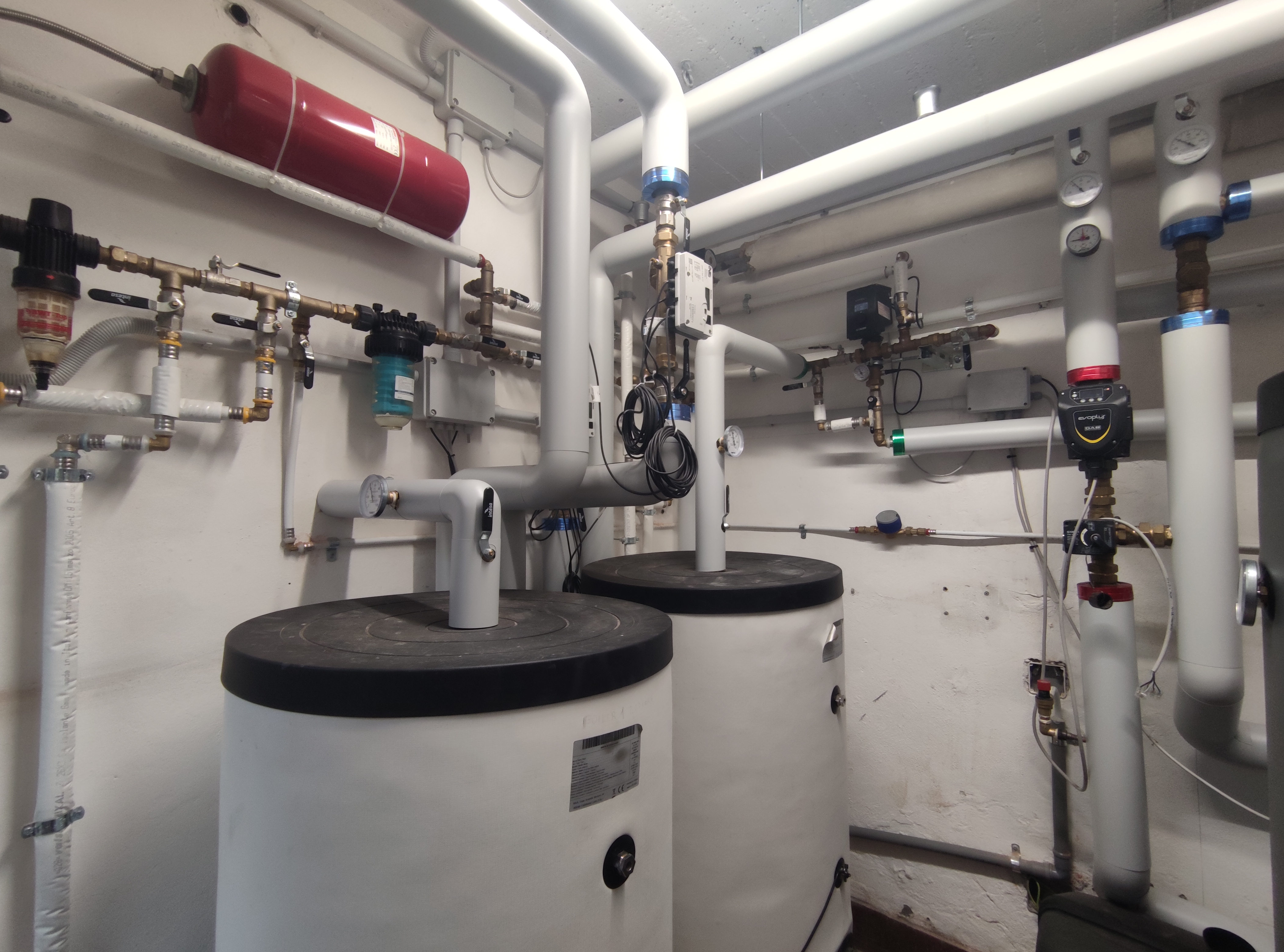

Vista impianto
.jpg)

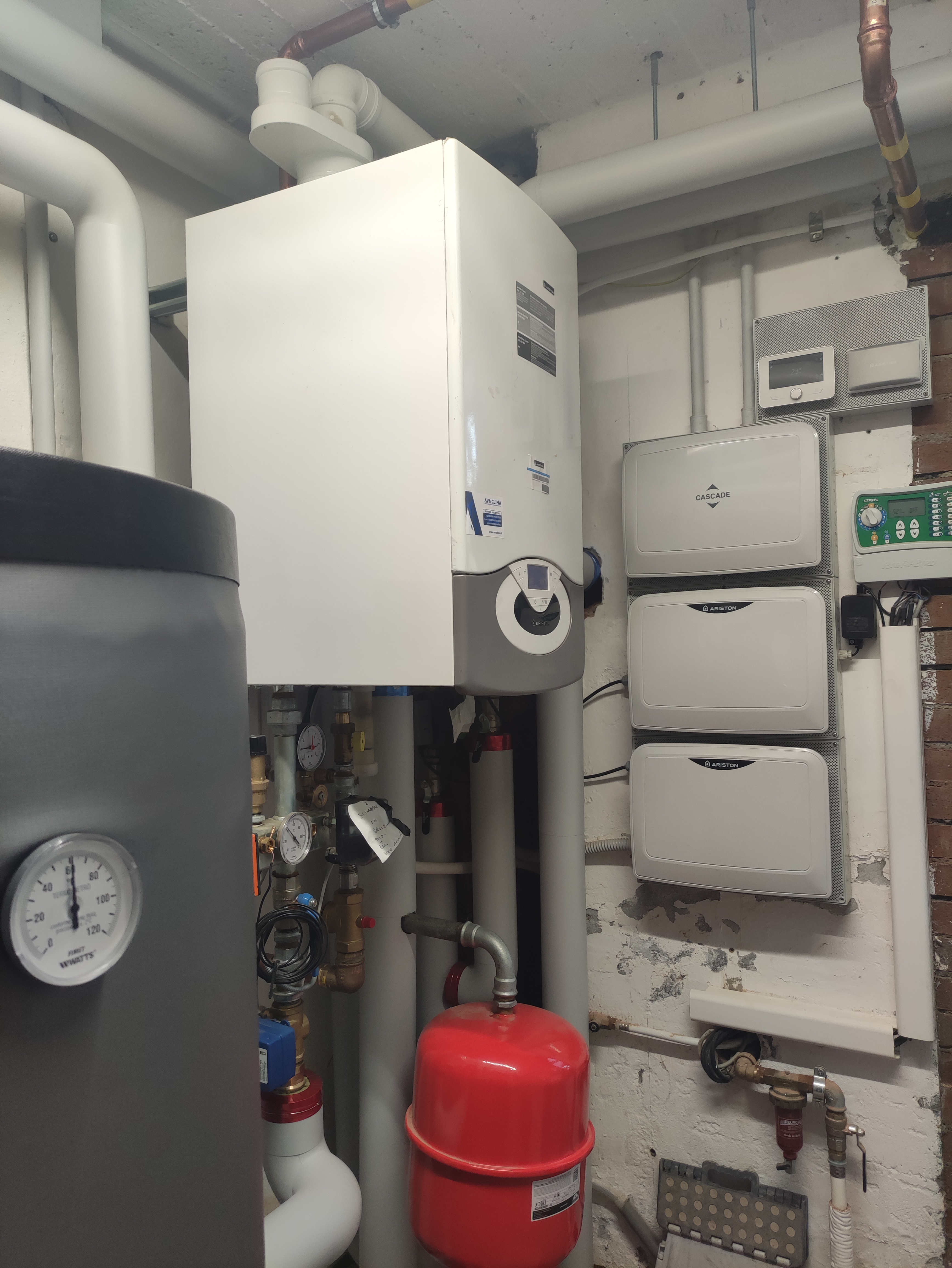

Sistema a cascata
LE INTERVISTE AI PROFESSIONISTI
AL PROGETTISTA - LEONARDO BELLONI
Come si è trovato con i prodotti Ariston?
Non potendo intervenire sulla coibentazione ho cercato una soluzione ibrida che mi garantisse una grande modulazione e la potenza necessaria nei momenti critici. Il sistema Ariston gestisce tutto con elettronica proprietaria quindi mi sono interfacciato con un unico interlocutore per l’assistenza. La connettività da remoto permette di controllarne il funzionamento a favore della tranquillità del cliente finale.
AL CLIENTE FINALE
Come si è trovato con i prodotti Ariston?
Sono rimasta soddisfatta dalla silenziosità delle pompe di calore. Durante il periodo invernale l’impianto ha funzionato in maniera efficiente, garantendo ottimi consumi, grazie anche al fotovoltaico installato nell’edificio.
