IL CONTESTO ABITATIVO
A Trezzano Rosa, in provincia di Milano, è stato costruito un condominio composto da 18 appartamenti suddivisi su 2 palazzine. Essendo il progetto legato ad una vecchia concessione edilizia, l’impianto originario era predisposto per il riscaldamento centralizzato: lo studio di progettazione ha dovuto dunque integrare il sistema con una soluzione che rispettasse la quota rinnovabile di legge.
L'IDEA PROGETTUALE
L’idea progettuale prevedeva l’installazione di un sistema ibrido. La soluzione è stata dettata principalmente dal fatto che sulle 2 palazzine fosse presente una pregressa concessione edilizia.
LO SCHEMA DI IMPIANTO
- 1. Nimbus Plus 110 M-T NET (a unità esterna, b unità interna)
- 2. Impianto solare termico
- 3. Impianto fotovoltaico
- 4. Genus Premium EVO 100 HP
- 5. Centralina di gestione
- 6. Accumulo acqua tecnica
- 7. Bollitore doppio serpentino
PRODOTTI INSTALLATI
NIMBUS PLUS S NET
Pompa di calore aria-acqua monoblocco (R410A) per il riscaldamento invernale e la climatizzazione estiva.
PRESTAZIONI ENERGETICHE
- Classe di efficienza energetica stagionale di riscaldamento di ambiente (EU 811/2013):
· A+++ (con mandata 35°C)
· A++ (con mandata 55°C) - Potenza termica massima in riscaldamento (A7/W35): 16,70 kW, con COP 3,57
- Potenza termica nominale in riscaldamento (A7/W35): 10,40 kW, con COP 5,00

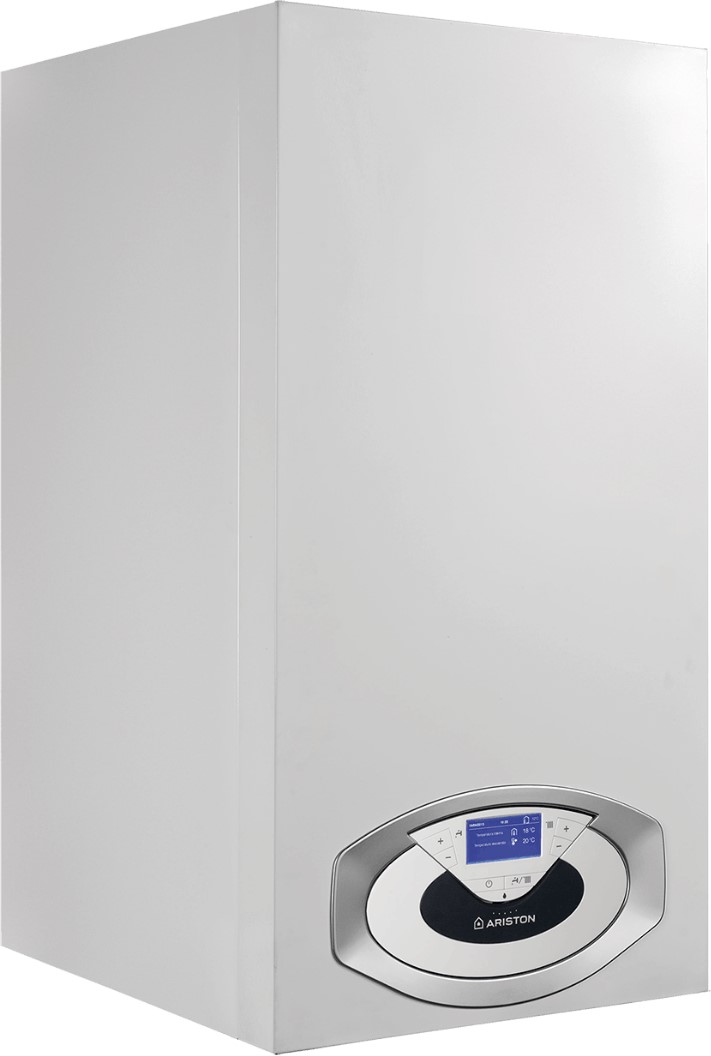

GENUS PREMIUM EVO HP EU
Caldaia alta potenza a condensazione con sistema a premiscelazione. Dotata di scambiatore in acciaio inox Aisi 304 L fornita di tutti gli accessori.
PRESTAZIONI ENERGETICHE
- Portata termica nominale in riscaldamento max/min PCI: 88,3/22,1 kW
- Potenza termica utile in riscaldamento (60/80°C) (max/min): 86,1/21,9 kW
- Potenza termica utile in riscaldamento (50/30°C) (max/min): 94,0/24,1 kW
- Rendimento alla portata termica nominale (60/80°C) max/min PCI: 97,5/98,4 %
- Rendimento alla portata termica nominale (50/30°C) max/min PCI: 106,5/108,1 %
- Rendimento al 30% (30°C) PCI: 108,1%
KAIROS XP 2.5-1V
Collettore solare vetrato piano ad alto rendimento per circolazione forzata, certificato Solar Keymark.
PRESTAZIONI ENERGETICHE
- Superficie lorda: 2,52 m2
- Superficie di apertura: 2,25 m2
- Superficie assorbente: 2,2 m2
- Rendimento ottico: 81%
- Temp. stagnazione: 198°C
LA REALIZZAZIONE DEL PROGETTO
La scelta impiantistica più adatta si è rivelata essere Nimbus Plus 110 M-T NET e Genus Premium Evo 100 HP. In relazione alla temperatura esterna, la logica elettronica di questo impianto permette l’ottimizzazione del funzionamento dei generatori. Negli appartamenti il riscaldamento dell’ambiente è radiante e a pavimento, mentre per la produzione di acqua calda sanitaria è stato installato un bollitore Maxis CD2 F da 2.000 litri collegato ad una batteria di 8 pannelli solari XP 2.5 V, installati in copertura.
LE INTERVISTE AI PROFESSIONISTI
STUDIO DI PROGETTAZIONE VITO PANZARINI - PROGETTISTA
Perché ha scelto Ariston?
Ho scelto Ariston perché ripongo sempre fiducia nei brand italiani. Inoltre, apprezzo molto il supporto tecnico che l’azienda fornisce. Per questo condominio, sono stato davvero supportato a 360° sia dal Pre che dal Post Vendita, e ho anche usufruito del servizio di pre collaudo durante le fasi di installazione. Un ulteriore supporto mi è stato fornito dal centro di assistenza tecnica, molto presente durante le varie fasi di installazione della centrale termica. Devo dire che le consulenze e la collaborazione offerte hanno permesso anche alla ditta installatrice di gestire l’impiego delle soluzioni con maggiore consapevolezza.
I SERVIZI DI SUPPORTO
In tutte le fasi della realizzazione di un progetto, Ariston è sempre al fianco dei sui professionsiti con un team di specialsiti costantemente a disposizione er fornire un supporo trasversale su tutto il territorio nazionale.
PREVENDITA
Una squadra di tecnici e ingegneri che offre supporto sul territorio nella redazione dei capitolati e nella progettazione di impianti complessi.
CENTRO CONSULENZA TECNICA
Il giusto interlocutore con cui interfacciarsi per ricevere consulenze specialistiche e risposte tempestive sulle specifiche tecniche di impianti complessi.
INNORM
Un'equipe di consulenti sempre a disposizione per autare e comprendere le evoluzioni tecnico-normative in materia di leggi, detrazionie regolamenti del settore termosanitario.
BUDDY
Buddy è un centro di Assistenza Tecnica Ariston altamente formato sui sistemi a pompa di calore: segue ogni progetto direttamente in cantiere fornendo assistenza tecnica qualificata.
