IL CONTESTO ABITATIVO
A Modena, in un contesto abitativo di livello, l’impresa ha recentemente realizzato diversi edifici residenziali. La costruzione presa in esame, una palazzina di 6 unità abitative, unisce l’efficienza energetica del rinnovabile e delle pompe di calore ad una architettura di qualità che rende molto gradevole la nuova parte del quartiere. Gli appartamenti sono dotati di giardino privato oppure di ampi terrazzi; gli impianti di riscaldamento sono di tipo radiante a pavimento mentre il condizionamento estivo è assicurato da climatizzatori split. L’impianto fotovoltaico completa la soluzione ad alta efficienza garantendo il massimo risparmio ai proprietari.
L'IDEA PROGETTUALE
L’idea progettuale è quella di garantire il massimo comfort termico tramite l’impianto radiante per il riscaldamento invernale, con il fine di garantire il massimo risparmio. La pompa di calore ad alta efficienza ad incasso è la soluzione progettuale scelta al fine di coniugare risparmio per l’utente, flessibilità e massimo sfruttamento delle fonti rinnovabili, data anche la presenza dell’impianto fotovoltaico. La soluzione full electric in sola pompa di calore si occupa anche dell’acqua calda sanitaria tramite il bollitore integrato nell’unità interna ad incasso, che racchiude tutti i componenti d’impianto in una soluzione salva-spazio. Grazie a questa soluzione è stato possibile inserire le unità ad incasso in armadi tecnici a scomparsa su ogni pianerottolo, massimizzando la superficie utile degli appartamenti.

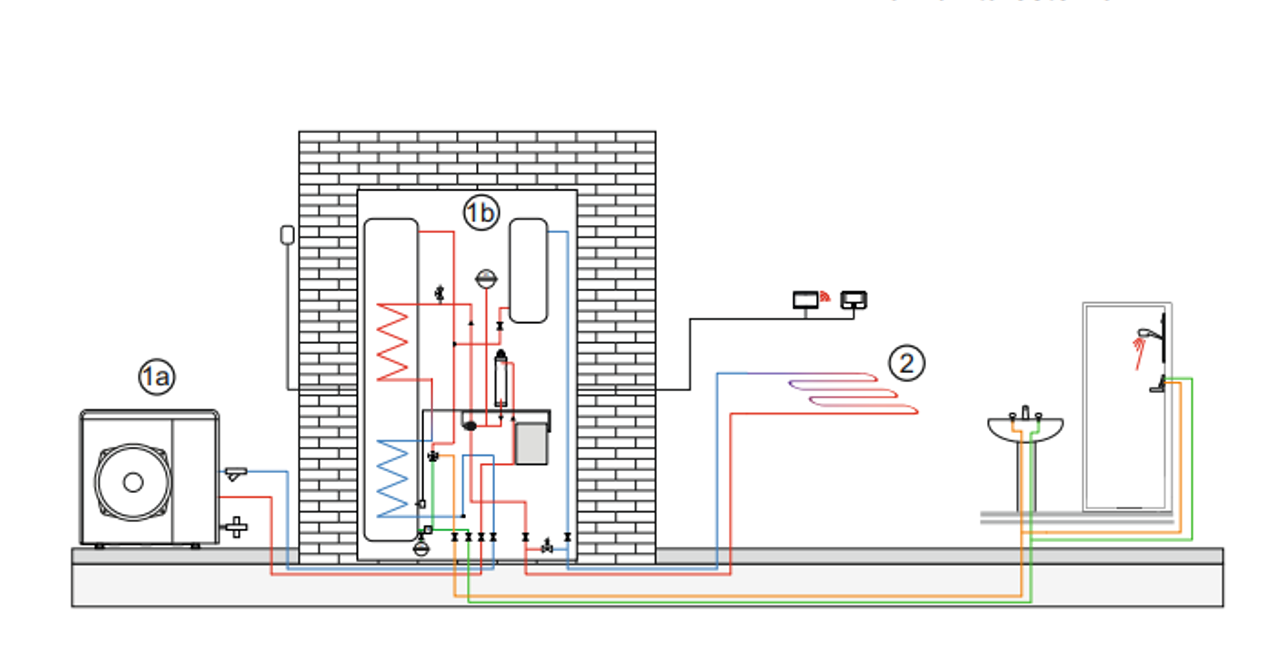

LO SCHEMA DI IMPIANTO
- 1 - NIMBIS M FLEX IN NET R32: a - unità esterna b - unità incasso
- 2 - Zona riscaldamento
PRODOTTI INSTALLATI
Nimbus S Plus:
Pompa di calore ad incasso inverter monoblocco con gas ecologico R32. Per riscldamento, raffrescamento e acqua sanitaria con il bollitore integrato 150 l.
PRESTAZIONI ENERGETICHE
/ Classe di efficienza energetica stagionale di riscaldamento di ambiente (EU 811/2013):
- A++ (con mandata 55°C)
- A+++ (con mandata 35°C)
/ Potenza termica massima in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 7,57 kW con COP 4,05;
/ Potenza termica massima in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 5,33 kW, con EER 2,79;
/ Potenza termica nominale in riscaldamento a 7°C esterni, temperatura acqua 35/30 °C: 5,0 kW, con COP 5;
/ Potenza frigorifera nominale in raffrescamento a 35°C esterni, temperatura acqua 7/12 °C: 5,0 kW con EER 2,85;
LA REALIZZAZIONE DEL PROGETTO
La scelta impiantistica è ricaduta su un impianto a pavimento a bassa temperatura alimentato dalla pompa di calore NIMBUS M FLEX IN NET 50 R32. Con la stessa pompa di calore è garantita anche la produzione di acqua calda sanitaria tramite il bollitore da incasso ad elevata efficienza integrato nell’unità interna in lamiera zincata. La taglia 50 eroga una potenza tale da garantire una veloce integrazione sanitaria e al contempo una elevatissima modulazione che permette di operare in continuo evitando il più possibile gli on-off del compressore.

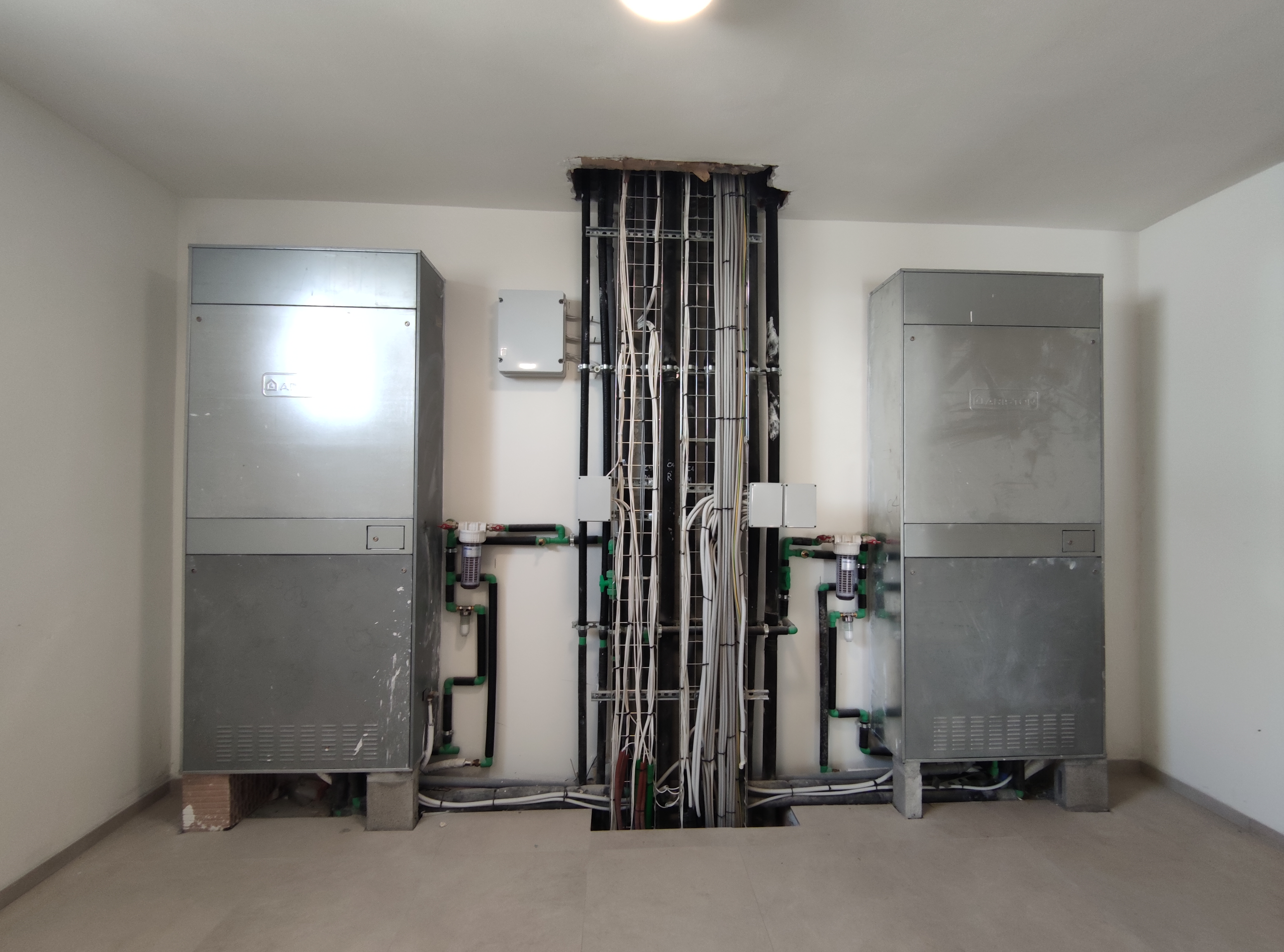

Realizzazione e progetto
Vista interna
Vista esterna
Vista esterna - 2
LE INTERVISTE AI PROFESSIONISTI
All’installatore Anguzza s.r.l.
Perchè ha scelto Ariston?

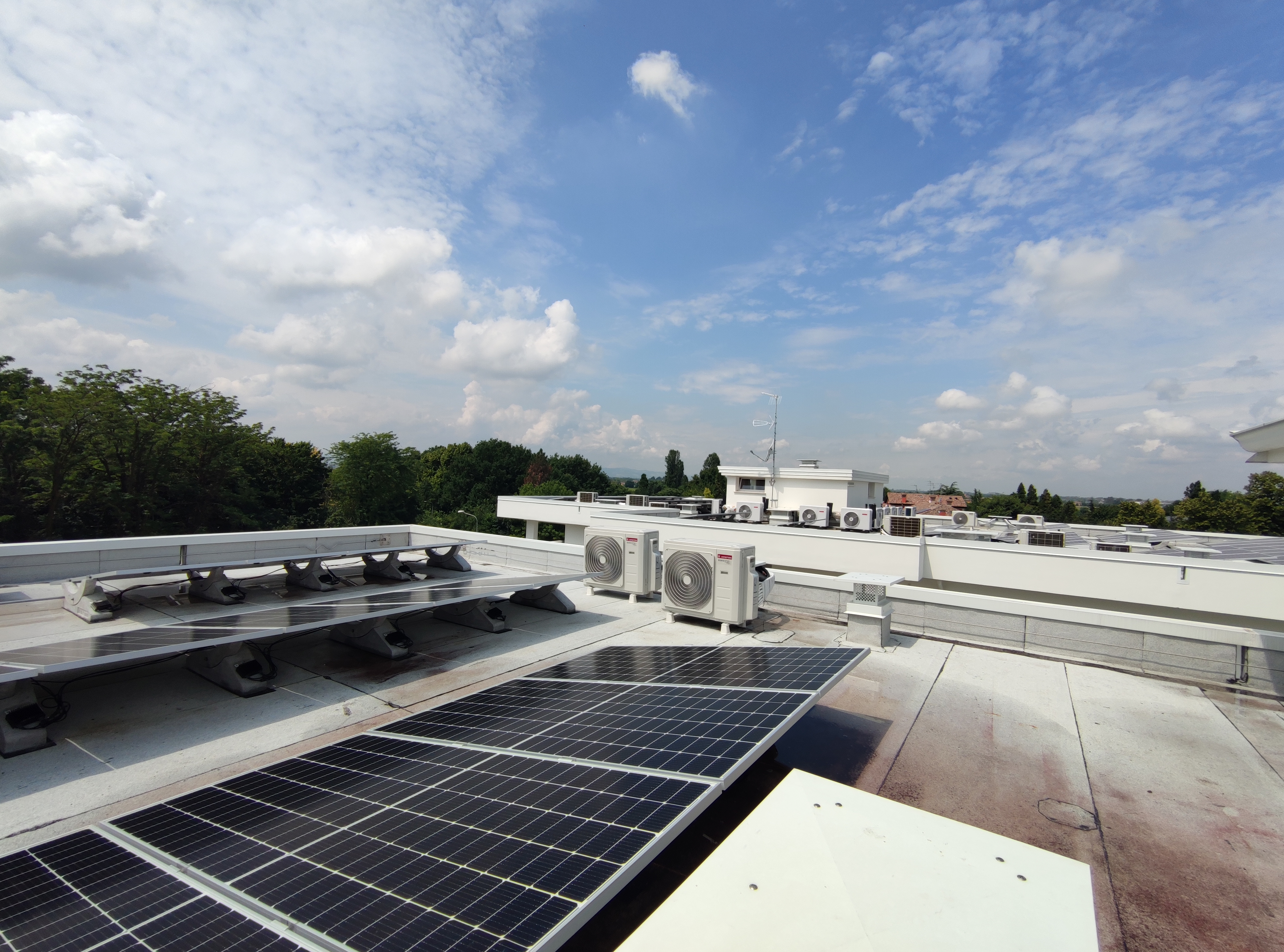

La soluzione ad incasso è la preferita dai costruttori in quanto annulla gli spazi impegnati e si è prestata molto bene ad essere inserita in un armadio tecnico a scomparsa. L’installazione è molto veloce in quanto tutti i componenti sono chiaramente identificati ed alla fine tutto quello che serve per l’impianto di riscaldamento viene compattato nel cassone, senza avere vasi di espansione o puffer esterni. Le unità esterne idroniche sono state posizionate in copertura. La flessibilità di installazione di questi prodotti ci ha permesso di portare a termine un lavoro di qualità con il minimo sforzo.
